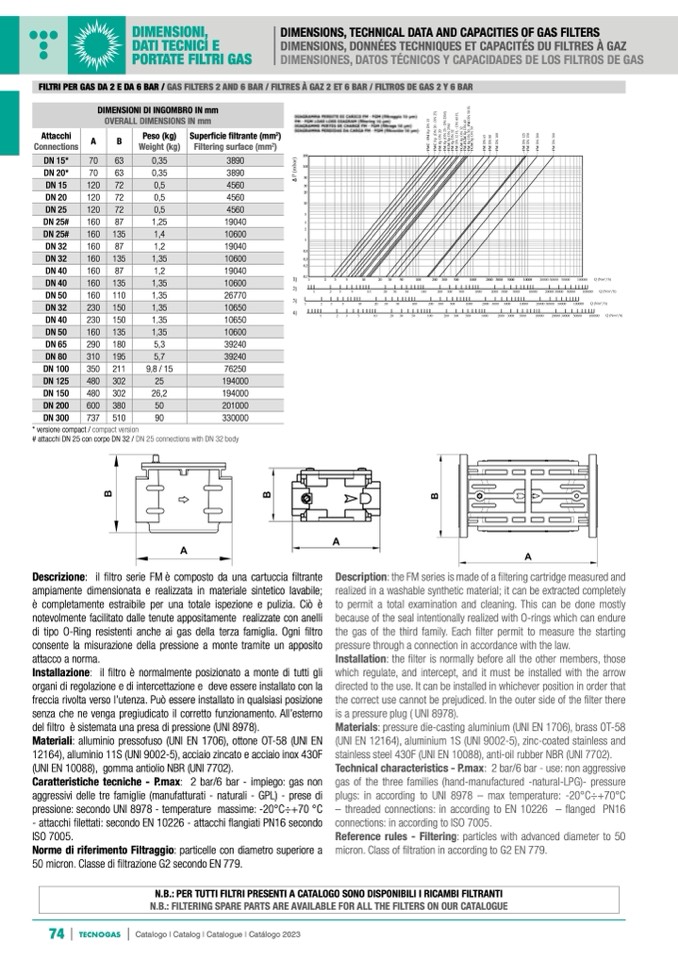

DIMENSIONI,
DATI TECNICI E
PORTATE FILTRI GAS
DIMENSIONS, TECHNICAL DATA AND CAPACITIES OF GAS FILTERS
DIMENSIONS, DONNÉES TECHNIQUES ET CAPACITÉS DU FILTRES À GAZ
DIMENSIONES, DATOS TÉCNICOS Y CAPACIDADES DE LOS FILTROS DE GAS
FILTRI PER GAS DA 2 E DA 6 BAR / GAS FILTERS 2 AND 6 BAR / FILTRES À GAZ 2 ET 6 BAR / FILTROS DE GAS 2 Y 6 BAR
DIMENSIONI DI INGOMBRO IN mm
OVERALL DIMENSIONS IN mm
Attacchi
Connections
A
B
Peso (kg)
Weight (kg)
Superficie filtrante (mm
2
)
Filtering surface (mm
2
)
DN 15*
70
63
0,35
3890
DN 20*
70
63
0,35
3890
DN 15
120
72
0,5
4560
DN 20
120
72
0,5
4560
DN 25
120
72
0,5
4560
DN 25#
160
87
1,25
19040
DN 25#
160
135
1,4
10600
DN 32
160
87
1,2
19040
DN 32
160
135
1,35
10600
DN 40
160
87
1,2
19040
DN 40
160
135
1,35
10600
DN 50
160
110
1,35
26770
DN 32
230
150
1,35
10650
DN 40
230
150
1,35
10650
DN 50
160
135
1,35
10600
DN 65
290
180
5,3
39240
DN 80
310
195
5,7
39240
DN 100
350
211
9,8 / 15
76250
DN 125
480
302
25
194000
DN 150
480
302
26,2
194000
DN 200
600
380
50
201000
DN 300
737
510
90
330000
N.B.: PER TUTTI FILTRI PRESENTI A CATALOGO SONO DISPONIBILI I RICAMBI FILTRANTI
N.B.: FILTERING SPARE PARTS ARE AVAILABLE FOR ALL THE FILTERS ON OUR CATALOGUE
* versione compact / compact version
# attacchi DN 25 con corpo DN 32 / DN 25 connections with DN 32 body
Descrizione: il filtro serie FM è composto da una cartuccia filtrante
ampiamente dimensionata e realizzata in materiale sintetico lavabile;
è completamente estraibile per una totale ispezione e pulizia. Ciò è
notevolmente facilitato dalle tenute appositamente realizzate con anelli
di tipo O-Ring resistenti anche ai gas della terza famiglia. Ogni filtro
consente la misurazione della pressione a monte tramite un apposito
attacco a norma.
Installazione: il filtro è normalmente posizionato a monte di tutti gli
organi di regolazione e di intercettazione e deve essere installato con la
freccia rivolta verso l’utenza. Può essere installato in qualsiasi posizione
senza che ne venga pregiudicato il corretto funzionamento. All’esterno
del filtro è sistemata una presa di pressione (UNI 8978).
Materiali: alluminio pressofuso (UNI EN 1706), ottone OT-58 (UNI EN
12164), alluminio 11S (UNI 9002-5), acciaio zincato e acciaio inox 430F
(UNI EN 10088), gomma antiolio NBR (UNI 7702).
Caratteristiche tecniche - P.max: 2 bar/6 bar - impiego: gas non
aggressivi delle tre famiglie (manufatturati - naturali - GPL) - prese di
pressione: secondo UNI 8978 - temperature massime: -20°C÷+70 °C
- attacchi filettati: secondo EN 10226 - attacchi flangiati PN16 secondo
ISO 7005.
Norme di riferimento Filtraggio: particelle con diametro superiore a
50 micron. Classe di filtrazione G2 secondo EN 779.
Description: the FM series is made of a filtering cartridge measured and
realized in a washable synthetic material; it can be extracted completely
to permit a total examination and cleaning. This can be done mostly
because of the seal intentionally realized with O-rings which can endure
the gas of the third family. Each filter permit to measure the starting
pressure through a connection in accordance with the law.
Installation: the filter is normally before all the other members, those
which regulate, and intercept, and it must be installed with the arrow
directed to the use. It can be installed in whichever position in order that
the correct use cannot be prejudiced. In the outer side of the filter there
is a pressure plug ( UNI 8978).
Materials: pressure die-casting aluminium (UNI EN 1706), brass OT-58
(UNI EN 12164), aluminium 1S (UNI 9002-5), zinc-coated stainless and
stainless steel 430F (UNI EN 10088), anti-oil rubber NBR (UNI 7702).
Technical characteristics - P.max: 2 bar/6 bar - use: non aggressive
gas of the three families (hand-manufactured -natural-LPG)- pressure
plugs: in according to UNI 8978 – max temperature: -20°C÷+70°C
– threaded connections: in according to EN 10226 – flanged PN16
connections: in according to ISO 7005.
Reference rules - Filtering: particles with advanced diameter to 50
micron. Class of filtration in according to G2 EN 779.
