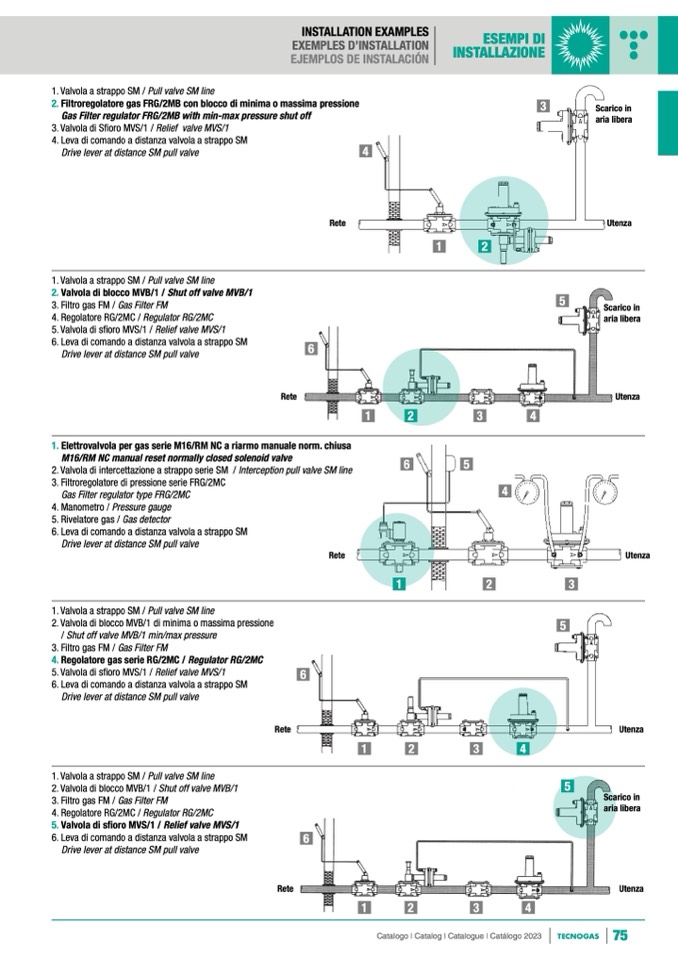

INSTALLATION EXAMPLES

EXEMPLES D’INSTALLATION

EJEMPLOS DE INSTALACIÓN

ESEMPI DI

INSTALLAZIONE

1. Valvola a strappo SM / Pull valve SM line

2. Filtroregolatore gas FRG/2MB con blocco di minima o massima pressione

3

Scarico in

aria libera

Utenza

Gas Filter regulator FRG/2MB with min-max pressure shut off

3. Valvola di Sfioro MVS/1 / Relief valve MVS/1

4. Leva di comando a distanza valvola a strappo SM

Drive lever at distance SM pull valve

1. Valvola a strappo SM / Pull valve SM line

2. Valvola di blocco MVB/1 / Shut off valve MVB/1

3. Filtro gas FM / Gas Filter FM

4. Regolatore RG/2MC / Regulator RG/2MC

5. Valvola di sfioro MVS/1 / Relief valve MVS/1

6. Leva di comando a distanza valvola a strappo SM

Drive lever at distance SM pull valve

4

Rete

1

2

6

5

Scarico in

aria libera

Utenza

1. Elettrovalvola per gas serie M16/RM NC a riarmo manuale norm. chiusa

M16/RM NC manual reset normally closed solenoid valve

2. Valvola di intercettazione a strappo serie SM / Interception pull valve SM line

3. Filtroregolatore di pressione serie FRG/2MC

1

2

3

4

6

5

4

Rete

Gas Filter regulator type FRG/2MC

4. Manometro / Pressure gauge

5. Rivelatore gas / Gas detector

6. Leva di comando a distanza valvola a strappo SM

Drive lever at distance SM pull valve

1. Valvola a strappo SM / Pull valve SM line

2. Valvola di blocco MVB/1 di minima o massima pressione

/ Shut off valve MVB/1 min/max pressure

3. Filtro gas FM / Gas Filter FM

4. Regolatore gas serie RG/2MC / Regulator RG/2MC

5. Valvola di sfioro MVS/1 / Relief valve MVS/1

6. Leva di comando a distanza valvola a strappo SM

Rete

Utenza

Drive lever at distance SM pull valve

1. Valvola a strappo SM / Pull valve SM line

2. Valvola di blocco MVB/1 / Shut off valve MVB/1

3. Filtro gas FM / Gas Filter FM

4. Regolatore RG/2MC / Regulator RG/2MC

5. Valvola di sfioro MVS/1 / Relief valve MVS/1

6. Leva di comando a distanza valvola a strappo SM

Drive lever at distance SM pull valve

Rete

Utenza

Scarico in

aria libera

Utenza

6

1

2

3

5

1

2

3

4

Rete

6

1

2

3

4

5
