P. 28

Installazione

STØNE

B1

P. 29

STØNE

B1

è una soluzione flessibile.

In funzione dell’applicazione vengono forniti gli

accessori idonei.

Per abitazioni di grandi dimensioni o condomini, ad

esempio, il fabbisogno di acqua calda sanitaria potrà

essere soddisfatto scegliendo l’adeguato volume

dell’accumulo tra i 200 ed i 2000 litri.

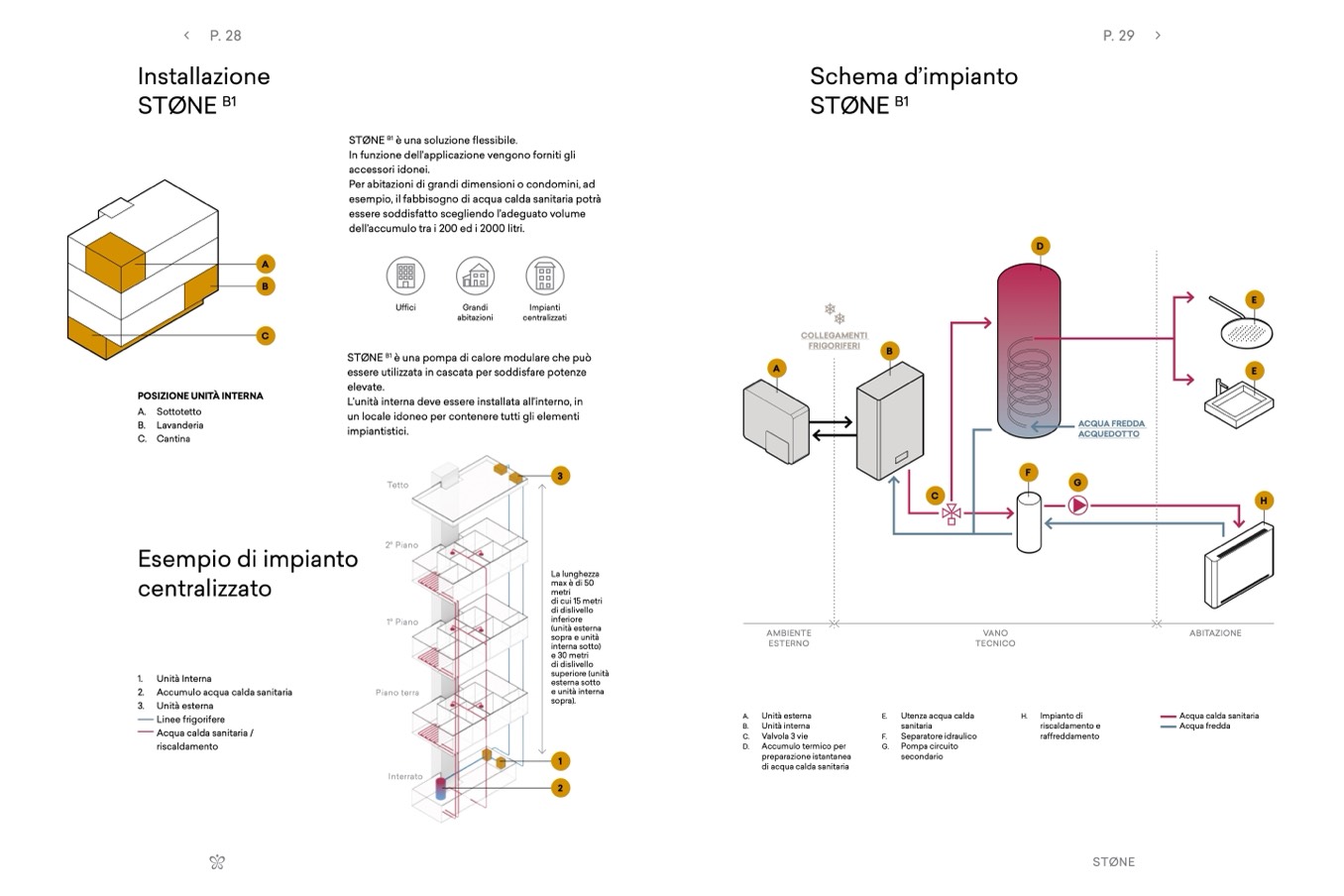

Schema d’impianto

STØNE

B1

D

A

B

C

POSIZIONE UNITÀ INTERNA

A. Sottotetto

B. Lavanderia

C. Cantina

Uffici

Grandi

abitazioni

Impianti

centralizzati

E

E

H

STØNE

B1

è una pompa di calore modulare che può

essere utilizzata in cascata per soddisfare potenze

elevate.

L’unità interna deve essere installata all’interno, in

un locale idoneo per contenere tutti gli elementi

impiantistici.

COLLEGAMENTI

FRIGORIFERI

A

B

ACQUA FREDDA

ACQUEDOTTO

Esempio di impianto

centralizzato

1. Unità Interna

2. Accumulo acqua calda sanitaria

3. Unità esterna

Linee frigorifere

Acqua calda sanitaria /

riscaldamento

AMBIENTE

ESTERNO

Unità esterna

Unità interna

Valvola 3 vie

Accumulo termico per

preparazione istantanea

di acqua calda sanitaria

VANO

TECNICO

ABITAZIONE

Tetto

2° Piano

1° Piano

Piano terra

Interrato

3

La lunghezza

max è di 50

metri

di cui 15 metri

di dislivello

inferiore

(unità esterna

sopra e unità

interna sotto)

e 30 metri

di dislivello

superiore (unità

esterna sotto

e unità interna

sopra).

1

2

F

G

C

A.

B.

C.

D.

E.

F.

G.

Utenza acqua calda

sanitaria

Separatore idraulico

Pompa circuito

secondario

H.

Impianto di

riscaldamento e

raffreddamento

Acqua calda sanitaria

Acqua fredda

STØNE
