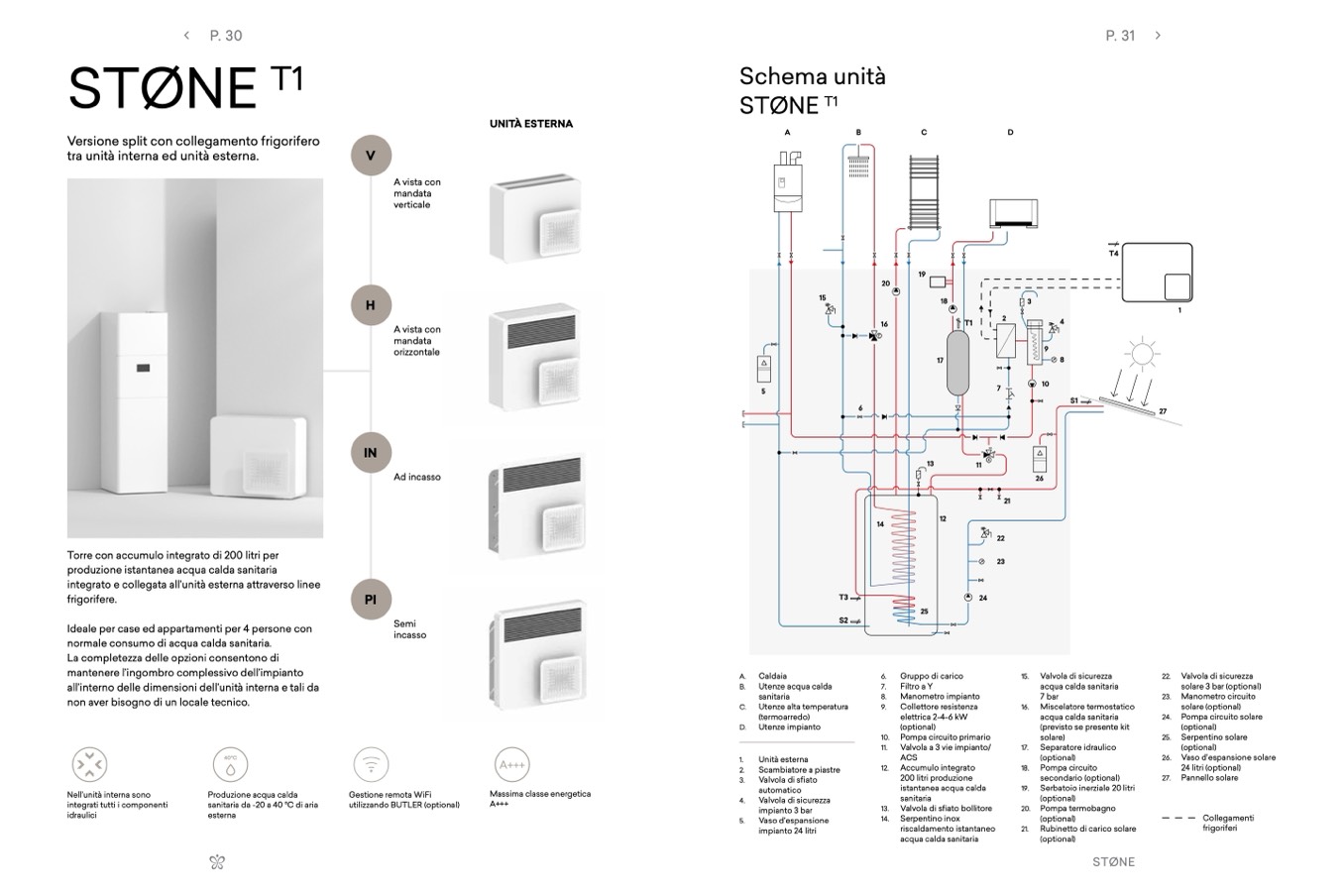

P. 30

STØNE

Versione split con collegamento frigorifero

tra unità interna ed unità esterna.

P. 31

T1

Schema unità

STØNE

T1

UNITÀ ESTERNA

V

A vista con

mandata

verticale

H

IN

PI

A vista con

mandata

orizzontale

Ad incasso

Torre con accumulo integrato di 200 litri per

produzione istantanea acqua calda sanitaria

integrato e collegata all’unità esterna attraverso linee

frigorifere.

Ideale per case ed appartamenti per 4 persone con

normale consumo di acqua calda sanitaria.

La completezza delle opzioni consentono di

mantenere l’ingombro complessivo dell’impianto

all’interno delle dimensioni dell’unità interna e tali da

non aver bisogno di un locale tecnico.

Semi

incasso

Nell’unità interna sono

integrati tutti i componenti

idraulici

40°C

Produzione acqua calda

sanitaria da -20 a 40 °C di aria

esterna

Gestione remota WiFi

utilizzando BUTLER (optional)

Massima classe energetica

A+++

A.

Caldaia

B.

Utenze acqua calda

sanitaria

C.

Utenze alta temperatura

(termoarredo)

D.

Utenze impianto

1.

Unità esterna

2.

Scambiatore a piastre

3.

Valvola di sfiato

automatico

4.

Valvola di sicurezza

impianto 3 bar

5.

Vaso d’espansione

impianto 24 litri

6.

Gruppo di carico

7.

Filtro a Y

8.

Manometro impianto

9.

Collettore resistenza

elettrica 2-4-6 kW

(optional)

10. Pompa circuito primario

11.

Valvola a 3 vie impianto/

ACS

12. Accumulo integrato

200 litri produzione

istantanea acqua calda

sanitaria

13. Valvola di sfiato bollitore

14. Serpentino inox

riscaldamento istantaneo

acqua calda sanitaria

15. Valvola di sicurezza

acqua calda sanitaria

7 bar

16. Miscelatore termostatico

acqua calda sanitaria

(previsto se presente kit

solare)

17. Separatore idraulico

(optional)

18. Pompa circuito

secondario (optional)

19. Serbatoio inerziale 20 litri

(optional)

20. Pompa termobagno

(optional)

21. Rubinetto di carico solare

(optional)

22. Valvola di sicurezza

solare 3 bar (optional)

23. Manometro circuito

solare (optional)

24. Pompa circuito solare

(optional)

25. Serpentino solare

(optional)

26. Vaso d’espansione solare

24 litri (optional)

27. Pannello solare

Collegamenti

frigoriferi

STØNE
