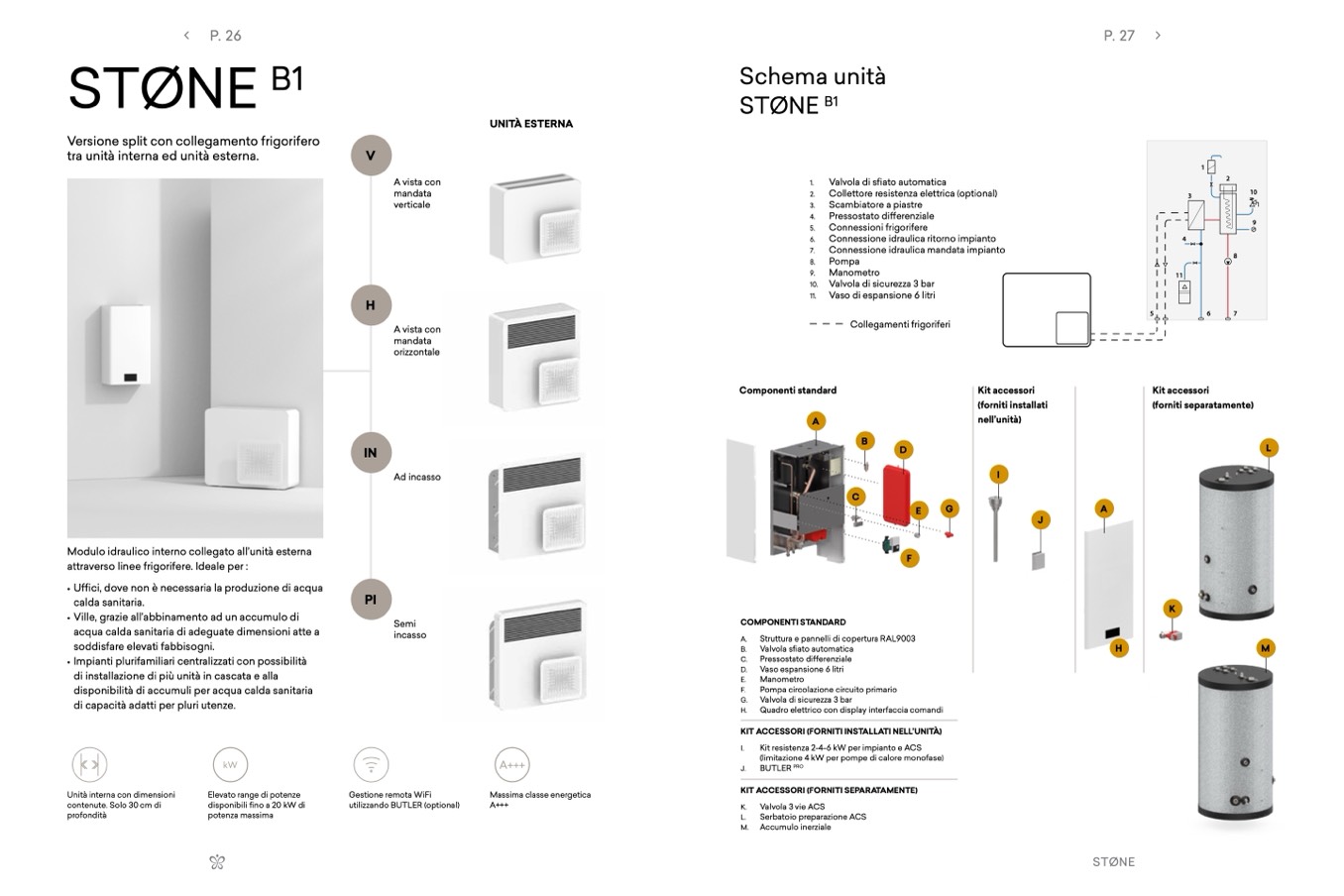

P. 26

STØNE

Versione split con collegamento frigorifero

tra unità interna ed unità esterna.

P. 27

B1

Schema unità

STØNE

B1

1.

Valvola di sfiato automatica

2.

Collettore resistenza elettrica (optional)

3.

Scambiatore a piastre

4.

Pressostato differenziale

5.

Connessioni frigorifere

6.

Connessione idraulica ritorno impianto

7.

Connessione idraulica mandata impianto

8.

Pompa

9.

Manometro

10.

Valvola di sicurezza 3 bar

11.

Vaso di espansione 6 litri

UNITÀ ESTERNA

V

A vista con

mandata

verticale

A vista con

mandata

orizzontale

3

4

11

10

9

8

H

IN

PI

Semi

incasso

Collegamenti frigoriferi

5

7

6

Componenti standard

A

B

Kit accessori

(forniti installati

nell’unità)

I

G

A

J

F

Kit accessori

(forniti separatamente)

D

C

E

L

Ad incasso

Modulo idraulico interno collegato all’unità esterna

attraverso linee frigorifere. Ideale per :

• Uffici, dove non è necessaria la produzione di acqua

calda sanitaria.

• Ville, grazie all’abbinamento ad un accumulo di

acqua calda sanitaria di adeguate dimensioni atte a

soddisfare elevati fabbisogni.

• Impianti plurifamiliari centralizzati con possibilità

di installazione di più unità in cascata e alla

disponibilità di accumuli per acqua calda sanitaria

di capacità adatti per pluri utenze.

K

COMPONENTI STANDARD

A.

Struttura e pannelli di copertura RAL9003

B.

Valvola sfiato automatica

C.

Pressostato differenziale

D.

Vaso espansione 6 litri

E.

Manometro

F.

Pompa circolazione circuito primario

G.

Valvola di sicurezza 3 bar

H.

Quadro elettrico con display interfaccia comandi

KIT ACCESSORI (FORNITI INSTALLATI NELL’UNITÀ)

I.

Kit resistenza 2-4-6 kW per impianto e ACS

(limitazione 4 kW per pompe di calore monofase)

J.

BUTLER

PRO

KIT ACCESSORI (FORNITI SEPARATAMENTE)

K.

Valvola 3 vie ACS

L.

Serbatoio preparazione ACS

M. Accumulo inerziale

H

M

Unità interna con dimensioni

contenute. Solo 30 cm di

profondità

Elevato range di potenze

disponibili fino a 20 kW di

potenza massima

Gestione remota WiFi

utilizzando BUTLER (optional)

Massima classe energetica

A+++
