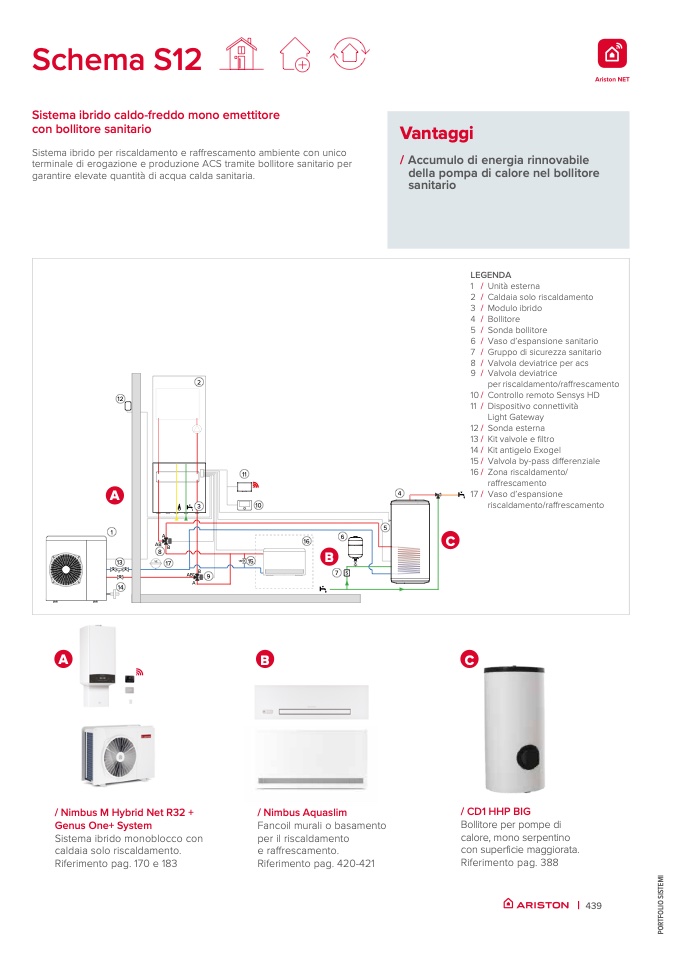

Schema S12

Sistema ibrido caldo-freddo mono emettitore

con bollitore sanitario

Sistema ibrido per riscaldamento e raffrescamento ambiente con unico

terminale di erogazione e produzione ACS tramite bollitore sanitario per

garantire elevate quantità di acqua calda sanitaria.

2

11

3

10

15

AB*

B

9

A

A

B

C

12

A

1

A

AB

B

8

13

VE

17

14

4

/ Nimbus M Hybrid Net R32 +

Genus One+ System

Sistema ibrido monoblocco con

caldaia solo riscaldamento.

Riferimento pag. 170 e 183

/ Nimbus Aquaslim

Fancoil murali o basamento

per il riscaldamento

e raffrescamento.

Riferimento pag. 420-421

/ CD1 HHP BIG

Bollitore per pompe di

calore, mono serpentino

con superficie maggiorata.

Riferimento pag. 388

16

6

B

C

7 s

LEGENDA

1 / Unità esterna

2 /

3 /

4 /

5 /

6 /

7 /

8 /

9 /

10 /

11 /

12 /

13 /

14 /

15 /

16 /

17/

Caldaia solo riscaldamento

Modulo ibrido

Bollitore

Sonda bollitore

Vaso d’espansione sanitario

Gruppo di sicurezza sanitario

Valvola deviatrice per acs

Valvola deviatrice

per riscaldamento/raffrescamento

Controllo remoto Sensys HD

Dispositivo connettivit

à

Light Gateway

Sonda esterna

Kit valvole e

filtro

Kit antigelo Exogel

Valvola by-pass differenziale

Zona riscaldamento/

raffrescamento

Vaso d’espansione

riscaldamento/raffrescamento

| 439

Vantaggi

/ Accumulo di energia rinnovabile

della pompa di calore nel bollitore

sanitario
