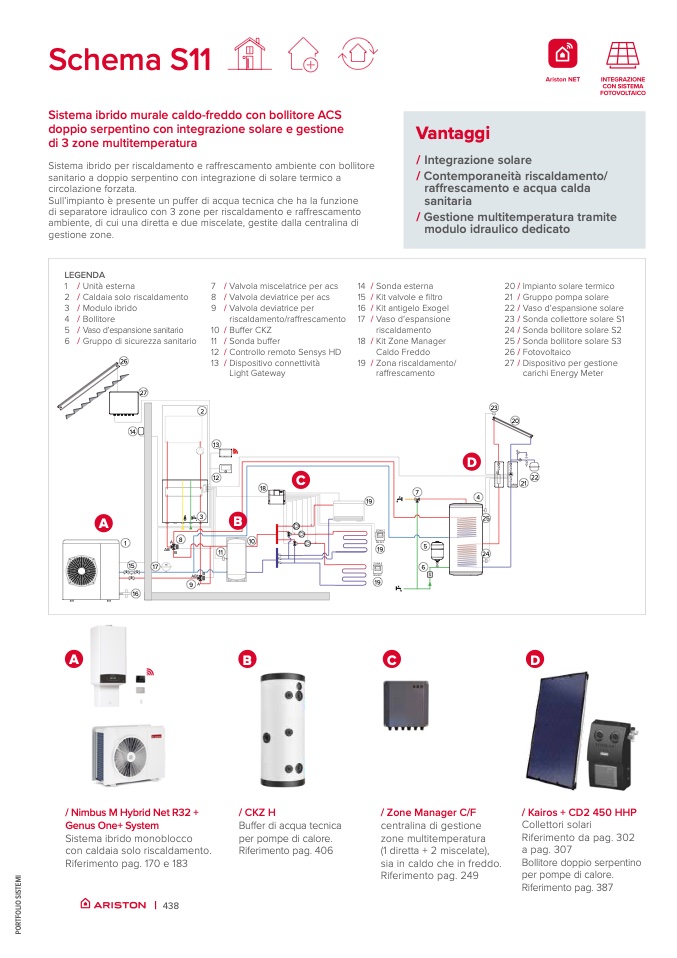

Schema S11

Sistema ibrido murale caldo-freddo con bollitore ACS

doppio serpentino con integrazione solare e gestione

di 3 zone multitemperatura

Sistema ibrido per riscaldamento e raffrescamento ambiente con bollitore

sanitario a doppio serpentino con integrazione di solare termico a

circolazione forzata.

Sull’impianto

è presente un puffer di acqua tecnica che ha la funzione

di separatore idraulico con 3 zone per riscaldamento e raffrescamento

ambiente, di cui una diretta e due miscelate, gestite dalla centralina di

gestione zone.

LEGENDA

1 / Unità esterna

2 / Caldaia solo riscaldamento

3 / Modulo ibrido

4 / Bollitore

5 / Vaso d’espansione sanitario

6 / Gruppo di sicurezza sanitario

7 /

8 /

9 /

10 /

11 /

12 /

13 /

13

12

Valvola miscelatrice per acs

Valvola deviatrice per acs

Valvola deviatrice per

riscaldamento/raffrescamento

Bu

ffer CKZ

Sonda bu

ffer

Controllo remoto Sensys HD

Dispositivo connettività

Light Gateway

C

14/

15/

16/

17/

18/

19/

Sonda esterna

Kit valvole e

filtro

Kit antigelo Exogel

Vaso d’espansione

riscaldamento

Kit Zone Manager

Caldo Freddo

Zona riscaldamento/

raffrescamento

20/

21/

22/

23/

24/

25/

26/

27/

23

20

D

Impianto solare termico

Gruppo pompa solare

Vaso d’espansione solare

Sonda collettore solare S1

Sonda bollitore solare S2

Sonda bollitore solare S3

Fotovoltaico

Dispositivo per gestione

carichi Energy Meter

21

22

26

27

14

A

1

16

2

15

17

VE

6

3

A

8

10

ZONA 2

ON-OFF

19

ZONA 3

ON-OFF

5

6

s

AB

B

11

9

A

19

AB*

B

B

18

7

4

19

A

B

C

D

/ Nimbus M Hybrid Net R32 +

Genus One+ System

Sistema ibrido monoblocco

con caldaia solo riscaldamento.

Riferimento pag. 170 e 183

/ CKZ H

Buffer di acqua tecnica

per pompe di calore.

Riferimento pag. 406

/ Zone Manager C/F

centralina di gestione

zone multitemperatura

(1 diretta + 2 miscelate),

sia in caldo che in freddo.

Riferimento pag. 249

/ Kairos + CD2 450 HHP

Collettori solari

Riferimento da pag. 302

a pag. 307

Bollitore doppio serpentino

per pompe di calore.

Riferimento pag. 387

| 438

Vantaggi

/ Integrazione solare

/ Contemporaneit

à riscaldamento/

raffrescamento e acqua calda

sanitaria

/ Gestione multitemperatura tramite

modulo idraulico dedicato
