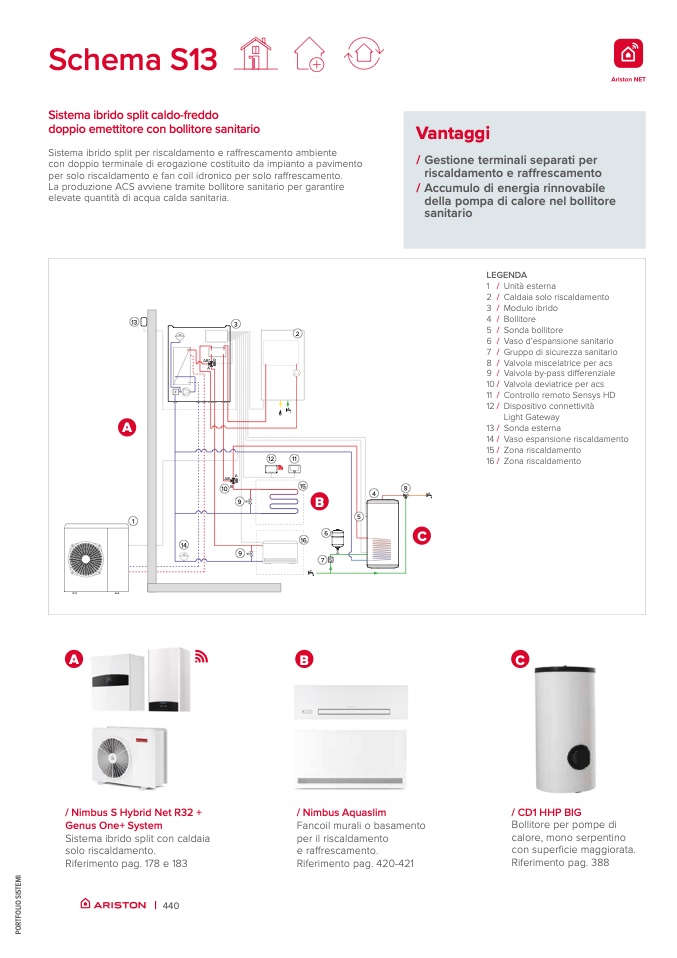

Schema S13
Sistema ibrido split caldo-freddo
doppio emettitore con bollitore sanitario
Sistema ibrido split per riscaldamento e raffrescamento ambiente
con doppio terminale di erogazione costituito da impianto a pavimento
per solo riscaldamento e fan coil idronico per solo raffrescamento.
La produzione ACS avviene tramite bollitore sanitario per garantire
elevate quantit
à di acqua calda sanitaria.
Vantaggi
/ Gestione terminali separati per
riscaldamento e raffrescamento
/ Accumulo di energia rinnovabile
della pompa di calore nel bollitore
sanitario
LEGENDA
1 / Unit
à esterna
A
AB* B
A
AB
A
9
B
16
9
13
3
2 /
3 /
4 /
5 /
6 /
7 /
8 /
9 /
10 /
11 /
12 /
13/
14 /
15 /
16 /
Caldaia solo riscaldamento
Modulo ibrido
Bollitore
Sonda bollitore
Vaso d’espansione sanitario
Gruppo di sicurezza sanitario
Valvola miscelatrice per acs
Valvola by-pass di
fferenziale
Valvola deviatrice per acs
Controllo remoto Sensys HD
Dispositivo connettivit
à
Light Gateway
Sonda esterna
Vaso espansione riscaldamento
Zona riscaldamento
Zona riscaldamento
VE
F
1
14
VE
2
12
10
B
15
4
8
11
A
B
C
/ Nimbus S Hybrid Net R32 +
Genus One+ System
Sistema ibrido split con caldaia
solo riscaldamento.
Riferimento pag. 178 e 183
/ Nimbus Aquaslim
Fancoil murali o basamento
per il riscaldamento
e raffrescamento.
Riferimento pag. 420-421
/ CD1 HHP BIG
Bollitore per pompe di
calore, mono serpentino
con superficie maggiorata.
Riferimento pag. 388
