Informazioni sulle pompe di calore per acqua calda sanitaria Magna Aqua
Allacciamenti dell’acqua
Installazione senza sistema di tubazioni
16.9 Allacciamenti dell’acqua
Collegamento del bollitore per l’acqua calda sanitaria
1
2
2
2
0
0
3
2
1

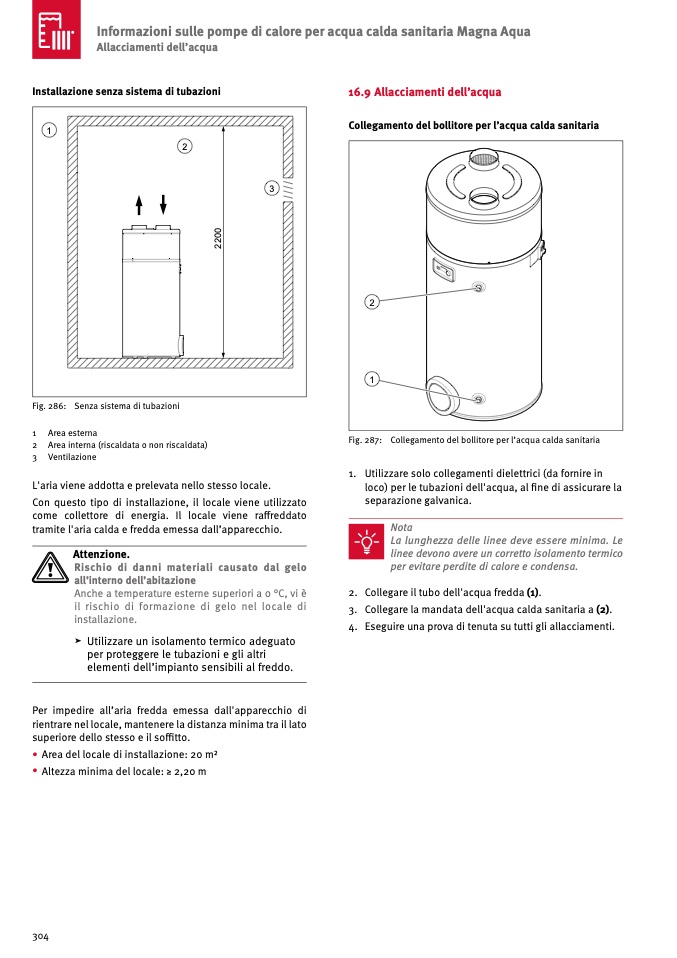

Fig. 286: Senza sistema di tubazioni
1 Area esterna
2 Area interna (riscaldata o non riscaldata)
3 Ventilazione
L'aria viene addotta e prelevata nello stesso locale.
Con questo tipo di installazione, il locale viene utilizzato
come collettore di energia. Il locale viene raffreddato
tramite l'aria calda e fredda emessa dall’apparecchio.
b
Attenzione.
Rischio di danni materiali causato dal gelo
all’interno dell’abitazione
Anche a temperature esterne superiori a 0 °C, vi è
il rischio di formazione di gelo nel locale di
installazione.
>
Utilizzare un isolamento termico adeguato
per proteggere le tubazioni e gli altri
elementi dell’impianto sensibili al freddo.
Per impedire all’aria fredda emessa dall'apparecchio di
rientrare nel locale, mantenere la distanza minima tra il lato
superiore dello stesso e il soffitto.
• Area del locale di installazione: 20 m2
• Altezza minima del locale: ≥ 2,20 m
Fig. 287: Collegamento del bollitore per l’acqua calda sanitaria
1. Utilizzare solo collegamenti dielettrici (da fornire in
loco) per le tubazioni dell'acqua, al fine di assicurare la
separazione galvanica.
Nota
La lunghezza delle linee deve essere minima. Le
linee devono avere un corretto isolamento termico
per evitare perdite di calore e condensa.
2. Collegare il tubo dell'acqua fredda (1).
3. Collegare la mandata dell'acqua calda sanitaria a (2).
4. Eseguire una prova di tenuta su tutti gli allacciamenti.
304
