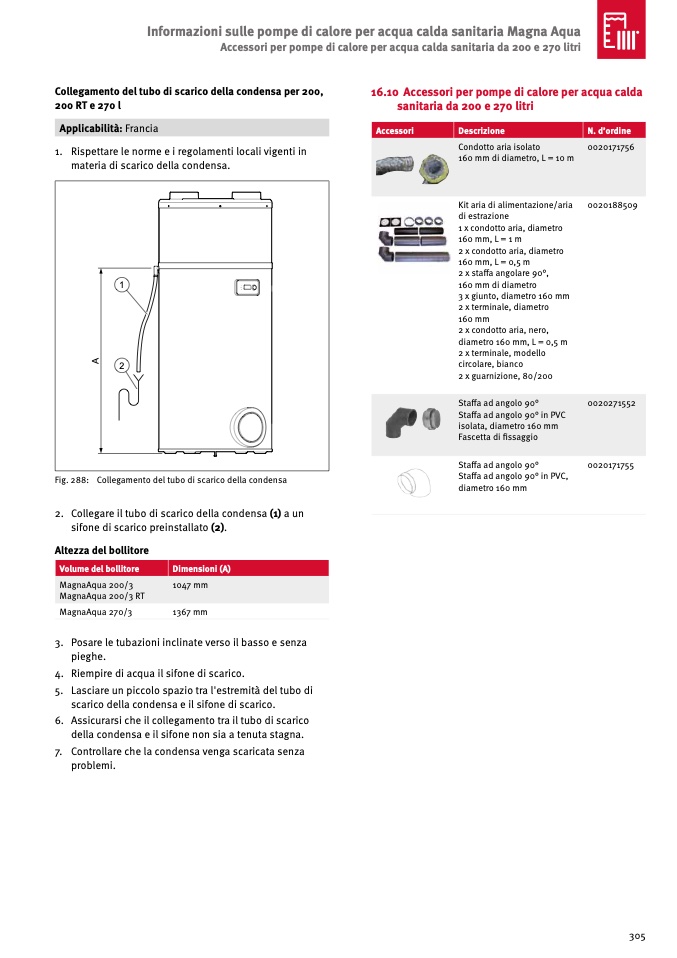

Informazioni sulle pompe di calore per acqua calda sanitaria Magna Aqua

Accessori per pompe di calore per acqua calda sanitaria da 200 e 270 litri

Collegamento del tubo di scarico della condensa per 200,

200 RT e 270 l

Applicabilità: Francia

1. Rispettare le norme e i regolamenti locali vigenti in

materia di scarico della condensa.

16.10 Accessori per pompe di calore per acqua calda

sanitaria da 200 e 270 litri

Accessori

Descrizione

Condotto aria isolato

160 mm di diametro, L = 10 m

N. d’ordine

0020171756

1

2

A

Kit aria di alimentazione/aria

di estrazione

1 x condotto aria, diametro

160 mm, L = 1 m

2 x condotto aria, diametro

160 mm, L = 0,5 m

2 x staffa angolare 90°,

160 mm di diametro

3 x giunto, diametro 160 mm

2 x terminale, diametro

160 mm

2 x condotto aria, nero,

diametro 160 mm, L = 0,5 m

2 x terminale, modello

circolare, bianco

2 x guarnizione, 80/200

Staffa ad angolo 90°

Staffa ad angolo 90° in PVC,

diametro 160 mm

0020188509

Staffa ad angolo 90°

Staffa ad angolo 90° in PVC

isolata, diametro 160 mm

Fascetta di fissaggio

0020271552

0020171755

Fig. 288:

2. Collegare il tubo di scarico della condensa (1) a un

Collegamento del tubo di scarico della condensa

sifone di scarico preinstallato (2).

Altezza del bollitore

MagnaAqua 270/3

1367 mm

3. Posare le tubazioni inclinate verso il basso e senza

pieghe.

4. Riempire di acqua il sifone di scarico.

5. Lasciare un piccolo spazio tra l'estremità del tubo di

scarico della condensa e il sifone di scarico.

6. Assicurarsi che il collegamento tra il tubo di scarico

della condensa e il sifone non sia a tenuta stagna.

7. Controllare che la condensa venga scaricata senza

problemi.

Volume del bollitore

Dimensioni (A)

MagnaAqua 200/3

MagnaAqua 200/3 RT

1047 mm

305
