Informazioni sulle pompe di calore per acqua calda sanitaria Magna Aqua

Installazione dell’alimentazione e dello scarico dell’aria

Installazione di un sistema di tubazioni parziale

292

2

3

4

1

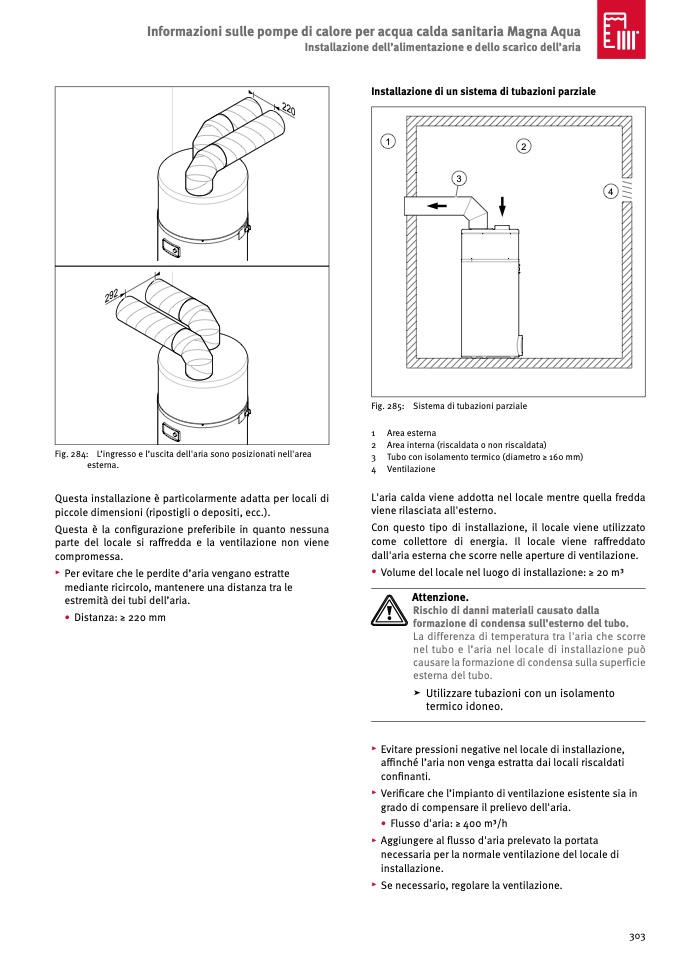

Fig. 284:

esterna.

Fig. 285: Sistema di tubazioni parziale

1 Area esterna

2 Area interna (riscaldata o non riscaldata)

3 Tubo con isolamento termico (diametro ≥ 160 mm)

4 Ventilazione

L'aria calda viene addotta nel locale mentre quella fredda

viene rilasciata all'esterno.

Con questo tipo di installazione, il locale viene utilizzato

come collettore di energia. Il locale viene raffreddato

dall'aria esterna che scorre nelle aperture di ventilazione.

• Volume del locale nel luogo di installazione: ≥ 20 m3

b

Attenzione.

Rischio di danni materiali causato dalla

formazione di condensa sull’esterno del tubo.

La differenza di temperatura tra l'aria che scorre

nel tubo e l’aria nel locale di installazione può

causare la formazione di condensa sulla superficie

esterna del tubo.

>

Utilizzare tubazioni con un isolamento

termico idoneo.

▸ Evitare pressioni negative nel locale di installazione,

affinché l’aria non venga estratta dai locali riscaldati

confinanti.

▸ Verificare che l’impianto di ventilazione esistente sia in

grado di compensare il prelievo dell'aria.

• Flusso d'aria: ≥ 400 m3/h

▸ Aggiungere al flusso d'aria prelevato la portata

necessaria per la normale ventilazione del locale di

installazione.

▸ Se necessario, regolare la ventilazione.

L’ingresso e l’uscita dell'aria sono posizionati nell'area

Questa installazione è particolarmente adatta per locali di

piccole dimensioni (ripostigli o depositi, ecc.).

Questa è la configurazione preferibile in quanto nessuna

parte del locale si raffredda e la ventilazione non viene

compromessa.

▸ Per evitare che le perdite d’aria vengano estratte

mediante ricircolo, mantenere una distanza tra le

estremità dei tubi dell’aria.

• Distanza: ≥ 220 mm

303
