Nel caso di tubazioni sotto traccia, è necessario che i tubi

non siano a diretto contatto con l’intonaco ma avvolti in un

cuscinetto di materiale elastico, quale lana di vetro o schiuma

di plastica (fig. 10). In questo modo si vengono a soddisfare

contemporaneamente anche le esigenze di insonorizzazione.

Nel caso di tubazioni sotto soletta galleggiante, i tubi

vengono posti sotto lo strato insonorizzante e possono

dilatarsi liberamente (fig. 11). Le uscite verticali devono essere

dotate di rivestimenti in materiale isolante elastico. La stessa

precauzione deve essere applicata anche per i tubi passanti

attraverso pareti e soffitti.

Chased pipes must not be in direct contact with the plaster, but

wrapped in a pad of elastic material, such as glass wool or plastic

foam (fig. 10). Thus fitted, soundproofing requirements are also

satisfied.

Under a “floating” floor, pipes are laid below the isolation layer

and can expand freely (fig. 11). Vertical channels must be coated

in elastic insulating materials. The same type of coating must be

applied to pipes passing through walls and ceilings.

EFFEBI-PRESS

50

100 °C

90 °C

40

80 °C

70 °C

30

60 °C

50 °C

20

40 °C

30 °C

10

20 °C

10 °C

0

0

5

10

15

20

25

30

Lunghezza tubazione [m]

Pipe length [m]

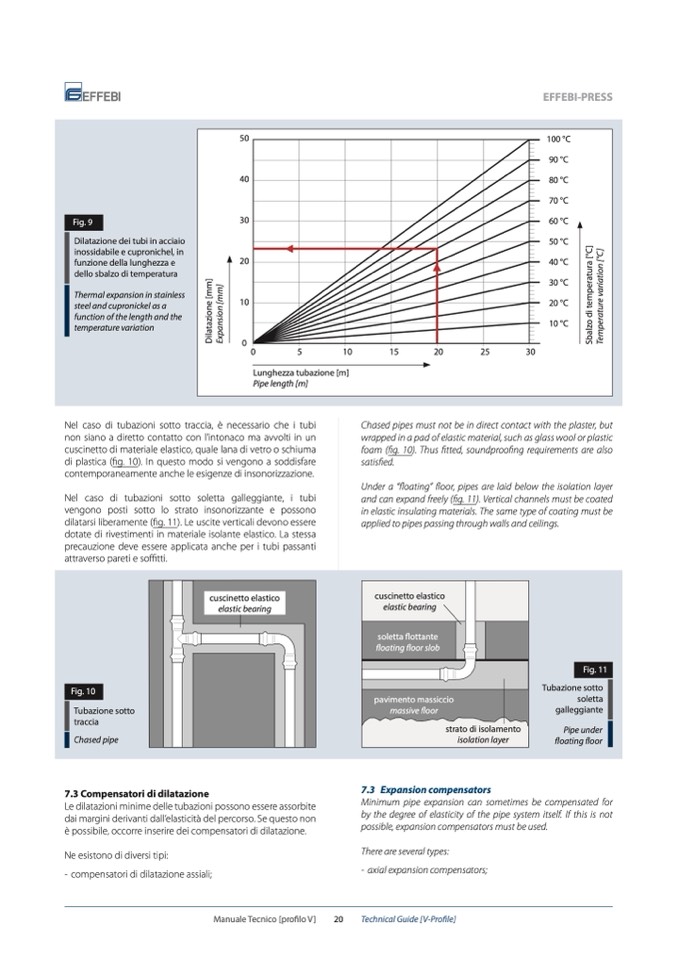

Fig. 9

Dilatazione dei tubi in acciaio

inossidabile e cupronichel, in

funzione della lunghezza e

dello sbalzo di temperatura

Thermal expansion in stainless

steel and cupronickel as a

function of the length and the

temperature variation

cuscinetto elastico

elastic bearing

cuscinetto elastico

elastic bearing

soletta flottante

floating floor slob

pavimento massiccio

massive floor

strato di isolamento

isolation layer

Fig. 10

Tubazione sotto

traccia

Chased pipe

Fig. 11

Tubazione sotto

soletta

galleggiante

Pipe under

floating floor

7.3 Compensatori di dilatazione

Le dilatazioni minime delle tubazioni possono essere assorbite

dai margini derivanti dall’elasticità del percorso. Se questo non

è possibile, occorre inserire dei compensatori di dilatazione.

Ne esistono di diversi tipi:

- compensatori di dilatazione assiali;

7.3 Expansion compensators

Minimum pipe expansion can sometimes be compensated for

by the degree of elasticity of the pipe system itself. If this is not

possible, expansion compensators must be used.

There are several types:

- axial expansion compensators;

Manuale Tecnico [profilo V]

20

Technical Guide [V-Profile]

D

i

l

a

t

a

z

i

o

n

e

[

m

m

]

E

x

p

a

n

s

i

o

n

[

m

m

]

S

b

a

l

z

o

d

i

t

e

m

p

e

r

a

t

u

r

a

[

°

C

]

T

e

m

p

e

r

a

t

u

r

e

v

a

r

i

a

t

i

o

n

[

°

C

]
