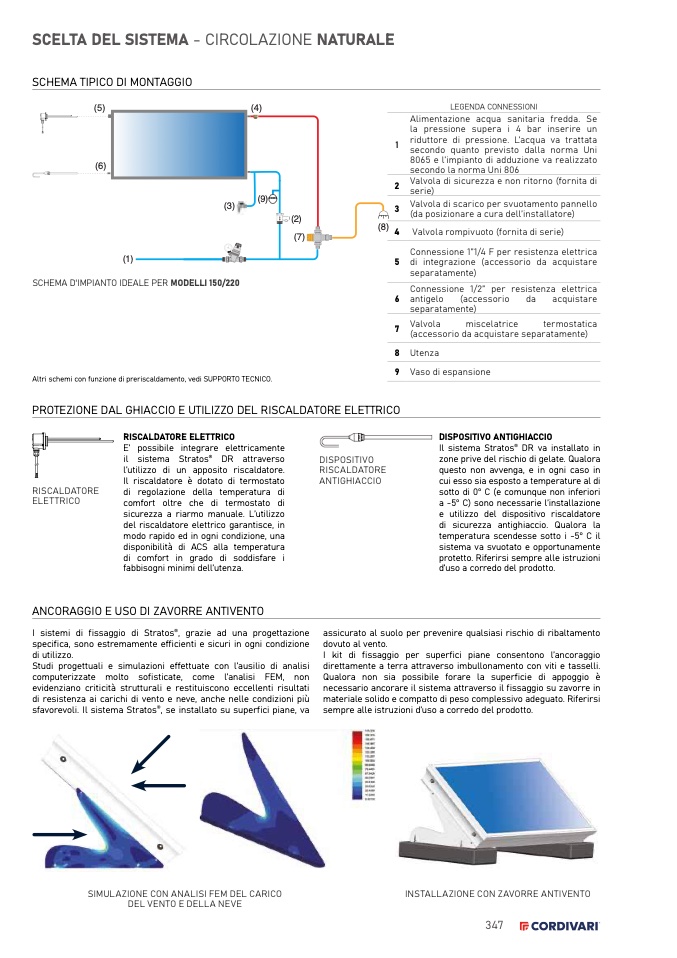

SCELTA DEL SISTEMA - CIRCOLAZIONE NATURALE
SCHEMA TIPICO DI MONTAGGIO
(5)
(6)
(4)
LEGENDA CONNESSIONI
Alimentazione acqua sanitaria fredda. Se
(1)
SCHEMA D'IMPIANTO IDEALE PER MODELLI 150/220
Altri schemi con funzione di preriscaldamento, vedi SUPPORTO TECNICO.
separatamente)
Connessione 1/2” per resistenza elettrica
6 antigelo
(accessorio
da
acquistare
separatamente)
7
Valvola
miscelatrice
termostatica
(accessorio da acquistare separatamente)
8 Utenza
9 Vaso di espansione
PROTEZIONE DAL GHIACCIO E UTILIZZO DEL RISCALDATORE ELETTRICO
RISCALDATORE
ELETTRICO
RISCALDATORE ELETTRICO
E’ possibile integrare elettricamente
il sistema Stratos
®
DR attraverso
l’utilizzo di un apposito riscaldatore.
Il riscaldatore è dotato di termostato
di regolazione della temperatura di
comfort oltre che di termostato di
sicurezza a riarmo manuale. L’utilizzo
del riscaldatore elettrico garantisce, in
modo rapido ed in ogni condizione, una
disponibilità di ACS alla temperatura
di comfort in grado di soddisfare i
fabbisogni minimi dell’utenza.
DISPOSITIVO
RISCALDATORE
ANTIGHIACCIO
DISPOSITIVO ANTIGHIACCIO
Il sistema Stratos
®
DR va installato in
zone prive del rischio di gelate. Qualora
questo non avvenga, e in ogni caso in
cui esso sia esposto a temperature al di
sotto di 0° C (e comunque non inferiori
a -5° C) sono necessarie l’installazione
e utilizzo del dispositivo riscaldatore
di sicurezza antighiaccio. Qualora la
temperatura scendesse sotto i -5° C il
sistema va svuotato e opportunamente
protetto. Riferirsi sempre alle istruzioni
d’uso a corredo del prodotto.
ANCORAGGIO E USO DI ZAVORRE ANTIVENTO
I sistemi di fissaggio di Stratos
®
, grazie ad una progettazione
specifica, sono estremamente efficienti e sicuri in ogni condizione
di utilizzo.
Studi progettuali e simulazioni effettuate con l’ausilio di analisi
computerizzate molto sofisticate, come l’analisi FEM, non
evidenziano criticità strutturali e restituiscono eccellenti risultati
di resistenza ai carichi di vento e neve, anche nelle condizioni più
sfavorevoli. Il sistema Stratos
®
, se installato su superfici piane, va
assicurato al suolo per prevenire qualsiasi rischio di ribaltamento
dovuto al vento.
I kit di fissaggio per superfici piane consentono l’ancoraggio
direttamente a terra attraverso imbullonamento con viti e tasselli.
Qualora non sia possibile forare la superficie di appoggio è
necessario ancorare il sistema attraverso il fissaggio su zavorre in
materiale solido e compatto di peso complessivo adeguato. Riferirsi
sempre alle istruzioni d’uso a corredo del prodotto.
SIMULAZIONE CON ANALISI FEM DEL CARICO
DEL VENTO E DELLA NEVE
INSTALLAZIONE CON ZAVORRE ANTIVENTO
(9)
(3)
la pressione supera i 4 bar inserire un
1
riduttore di pressione. L’acqua va trattata
secondo quanto previsto dalla norma Uni
8065 e l’impianto di adduzione va realizzato
secondo la norma Uni 806
2
Valvola di sicurezza e non ritorno (fornita di
serie)
3
Valvola di scarico per svuotamento pannello
(da posizionare a cura dell’installatore)
(2)
(7)
(8)
4
5 di integrazione (accessorio da acquistare
HOT
Valvola rompivuoto (fornita di serie)
Connessione 1”1/4 F per resistenza elettrica
347
2
1
M
I
N
M
A
X
7
C
O
L
D
4
