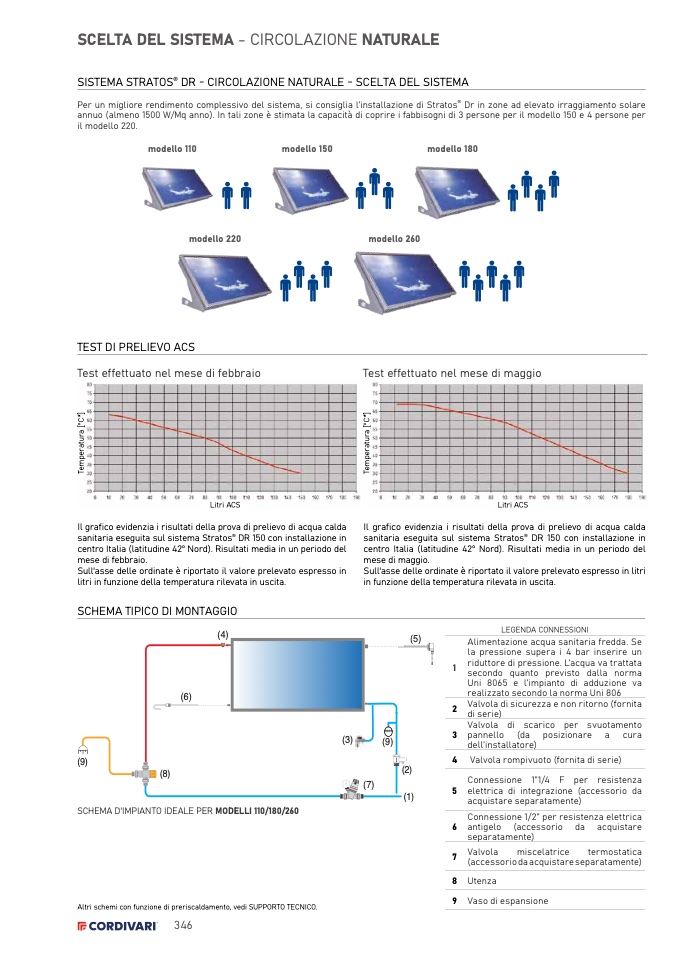

SCELTA DEL SISTEMA - CIRCOLAZIONE NATURALE
SISTEMA STRATOS
®
DR - CIRCOLAZIONE NATURALE - SCELTA DEL SISTEMA
Per un migliore rendimento complessivo del sistema, si consiglia l’installazione di Stratos
®
Dr in zone ad elevato irraggiamento solare
annuo (almeno 1500 W/Mq anno). In tali zone è stimata la capacità di coprire i fabbisogni di 3 persone per il modello 150 e 4 persone per
il modello 220.
modello 110
modello 220
TEST DI PRELIEVO ACS
Test effettuato nel mese di febbraio
modello 150
modello 180
Il grafico evidenzia i risultati della prova di prelievo di acqua calda
sanitaria eseguita sul sistema Stratos
®
DR 150 con installazione in
centro Italia (latitudine 42° Nord). Risultati media in un periodo del
mese di febbraio.
Sull'asse delle ordinate è riportato il valore prelevato espresso in
litri in funzione della temperatura rilevata in uscita.
Test effettuato nel mese di maggio
Litri ACS
Il grafico evidenzia i risultati della prova di prelievo di acqua calda
sanitaria eseguita sul sistema Stratos
®
DR 150 con installazione in
centro Italia (latitudine 42° Nord). Risultati media in un periodo del
mese di maggio.
Sull'asse delle ordinate è riportato il valore prelevato espresso in litri
in funzione della temperatura rilevata in uscita.
SCHEMA TIPICO DI MONTAGGIO
(9)
HOT
(6)
(8)
(3)
(9)
SCHEMA D'IMPIANTO IDEALE PER MODELLI 110/180/260
Altri schemi con funzione di preriscaldamento, vedi SUPPORTO TECNICO.
346
(4)
(5)
(2)
(7)
(1)
LEGENDA CONNESSIONI
Alimentazione acqua sanitaria fredda. Se
la pressione supera i 4 bar inserire un
1
riduttore di pressione. L’acqua va trattata
secondo quanto previsto dalla norma
Uni 8065 e l’impianto di adduzione va
realizzato secondo la norma Uni 806
2
Valvola di sicurezza e non ritorno (fornita
di serie)
Valvola di scarico per svuotamento
3 pannello (da posizionare a cura
dell’installatore)
4 Valvola rompivuoto (fornita di serie)
Connessione 1”1/4 F per resistenza
5 elettrica di integrazione (accessorio da
acquistare separatamente)
Connessione 1/2” per resistenza elettrica
6 antigelo (accessorio da acquistare
separatamente)
7
Valvola
miscelatrice
termostatica
(accessorio da acquistare separatamente)
8 Utenza
9 Vaso di espansione
modello 260
T
e
m
p
e
r
a
t
u
r
a
[
°
C
*
]
T
e
m
p
e
r
a
t
u
r
a
[
°
C
*
]
Litri ACS
2
1
M
I
N
M
A
X
7
C
O
L
D
4
