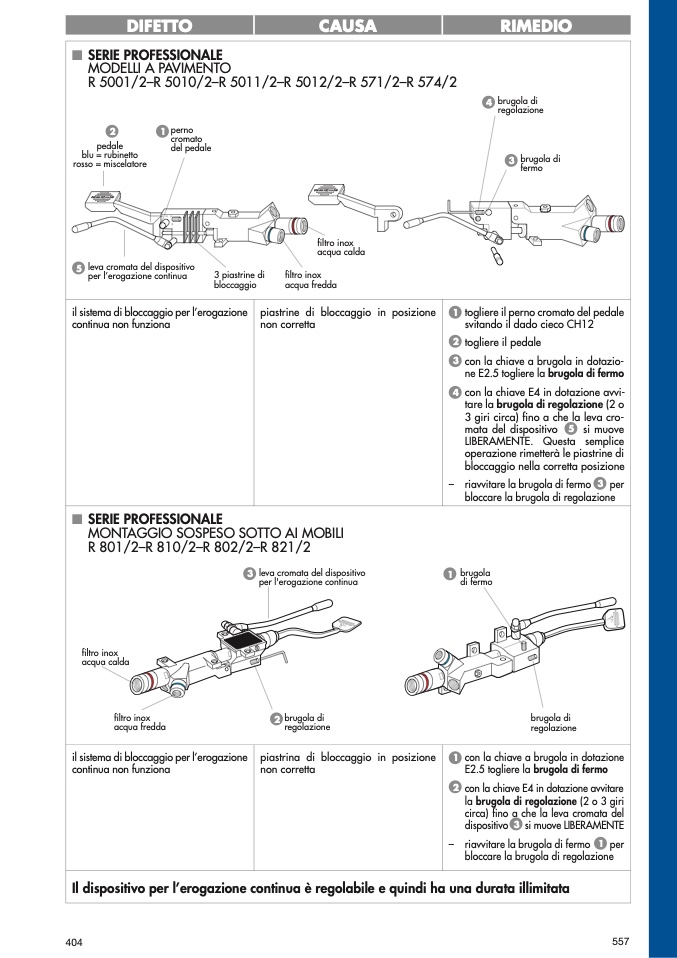

DIFETTO
CAUSA
RIMEDIO
� SERIE PROFESSIONALE
MODELLI A PAVIMENTO
R 5001/2–R 5010/2–R 5011/2–R 5012/2–R 571/2–R 574/2
2
pedale
blu = rubinetto
rosso = miscelatore
1 perno
cromato
del pedale
4 brugola di
regolazione
3 brugola di
fermo
5 levacromatadeldispositivo
per l’erogazione continua
3 piastrine di
bloccaggio
filtro inox
acqua calda
filtro inox
acqua fredda
il sistema di bloccaggio per l’erogazione
continua non funziona
piastrine di bloccaggio in posizione
non corretta
1 togliereilpernocromatodelpedale
svitando il dado cieco CH12
2 togliere il pedale
3 con la chiave a brugola in dotazio-
ne E2.5 togliere la brugola di fermo
4 con la chiave E4 in dotazione avvi-
tare la brugola di regolazione (2 o
3 giri circa) fino a che la leva cro-
mata del dispositivo 5 si muove
LIBERAMENTE. Questa semplice
operazione rimetterà le piastrine di
bloccaggio nella corretta posizione
– riavvitare la brugola di fermo 3 per
bloccare la brugola di regolazione
� SERIE PROFESSIONALE
MONTAGGIO SOSPESO SOTTO AI MOBILI
R 801/2–R 810/2–R 802/2–R 821/2
3 leva cromata del dispositivo
per l'erogazione continua
2 brugola di
regolazione
1 brugola
di fermo
filtro inox
acqua calda
filtro inox
acqua fredda
brugola di
regolazione
il sistema di bloccaggio per l’erogazione
continua non funziona
piastrina di bloccaggio in posizione
non corretta
1 con la chiave a brugola in dotazione
E2.5 togliere la brugola di fermo
2 conlachiaveE4indotazioneavvitare
la brugola di regolazione (2 o 3 giri
circa) fino a che la leva cromata del
dispositivo 3 si muove LIBERAMENTE
– riavvitare la brugola di fermo 1 per
bloccare la brugola di regolazione
Il dispositivo per l’erogazione continua è regolabile e quindi ha una durata illimitata
