DIFETTO
CAUSA
RIMEDIO

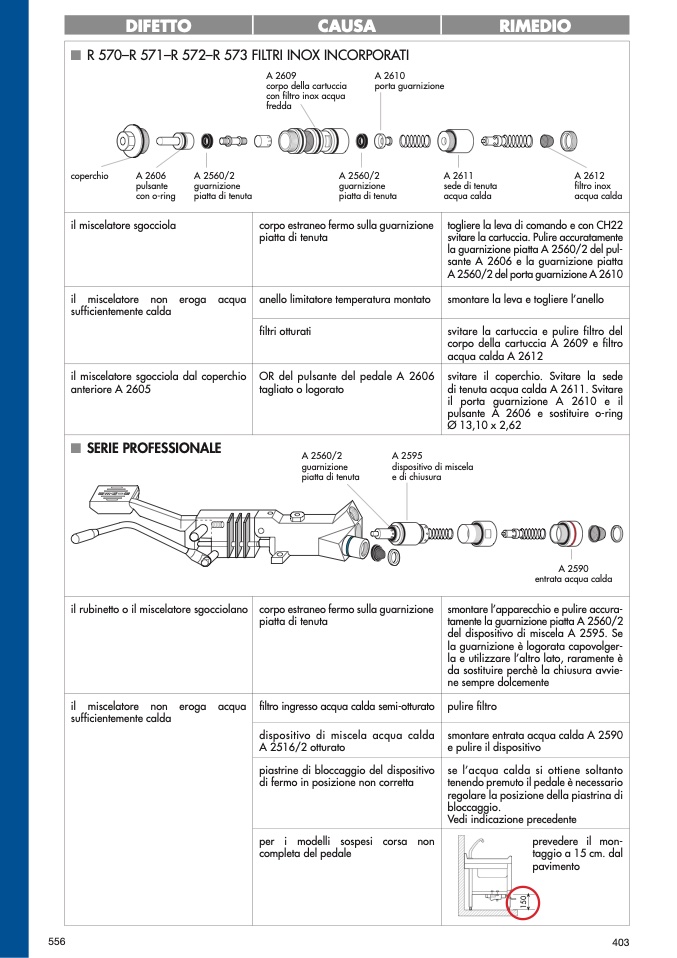

� R 570–R 571–R 572–R 573 FILTRI INOX INCORPORATI
A 2609
A 2610
corpo della cartuccia
porta guarnizione
con filtro inox acqua
fredda
coperchio
A 2606
pulsante
con o-ring
A 2560/2
guarnizione
piatta di tenuta
A 2560/2
guarnizione
piatta di tenuta
A 2611
sede di tenuta
acqua calda
A 2612
filtro inox
acqua calda
il miscelatore sgocciola
corpo estraneo fermo sulla guarnizione
piatta di tenuta
togliere la leva di comando e con CH22
svitare la cartuccia. Pulire accuratamente
la guarnizione piatta A 2560/2 del pul-
sante A 2606 e la guarnizione piatta
A 2560/2 del porta guarnizione A 2610
il miscelatore non eroga acqua
sufficientemente calda
anello limitatore temperatura montato
smontare la leva e togliere l’anello
filtri otturati
svitare la cartuccia e pulire filtro del
corpo della cartuccia A 2609 e filtro
acqua calda A 2612
il miscelatore sgocciola dal coperchio
anteriore A 2605
OR del pulsante del pedale A 2606
tagliato o logorato
svitare il coperchio. Svitare la sede
di tenuta acqua calda A 2611. Svitare
il porta guarnizione A 2610 e il
pulsante A 2606 e sostituire o-ring
Ø 13,10 x 2,62
� SERIE PROFESSIONALE
A 2560/2
guarnizione
piatta di tenuta
A 2595
dispositivo di miscela
e di chiusura
A 2590
entrata acqua calda
il rubinetto o il miscelatore sgocciolano
corpo estraneo fermo sulla guarnizione
piatta di tenuta
smontare l’apparecchio e pulire accura-
tamente la guarnizione piatta A 2560/2
del dispositivo di miscela A 2595. Se
la guarnizione è logorata capovolger-
la e utilizzare l’altro lato, raramente è
da sostituire perchè la chiusura avvie-
ne sempre dolcemente
il miscelatore non eroga acqua
sufficientemente calda
filtro ingresso acqua calda semi-otturato
pulire filtro
dispositivo di miscela acqua calda
A 2516/2 otturato
smontare entrata acqua calda A 2590
e pulire il dispositivo
piastrine di bloccaggio del dispositivo
di fermo in posizione non corretta
se l’acqua calda si ottiene soltanto
tenendo premuto il pedale è necessario
regolare la posizione della piastrina di
bloccaggio.
Vedi indicazione precedente
per i modelli sospesi corsa non
completa del pedale
prevedere il mon-
taggio a 15 cm. dal
pavimento
