DIFETTO
CAUSA
RIMEDIO

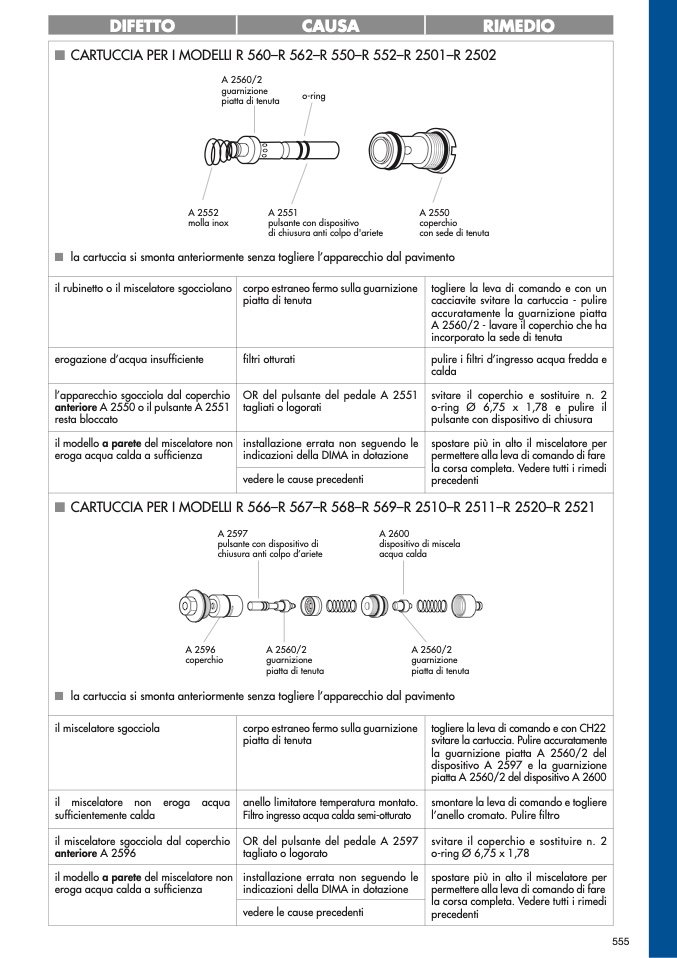

� CARTUCCIA PER I MODELLI R 560–R 562–R 550–R 552–R 2501–R 2502
A 2560/2
guarnizione
piatta di tenuta
o-ring
A 2552
A 2551
molla inox
pulsante con dispositivo
di chiusura anti colpo d'ariete
A 2550
coperchio
con sede di tenuta
� la cartuccia si smonta anteriormente senza togliere l’apparecchio dal pavimento
il rubinetto o il miscelatore sgocciolano
corpo estraneo fermo sulla guarnizione
piatta di tenuta
togliere la leva di comando e con un
cacciavite svitare la cartuccia - pulire
accuratamente la guarnizione piatta
A 2560/2 - lavare il coperchio che ha
incorporato la sede di tenuta
erogazione d’acqua insufficiente
filtri otturati
pulire i filtri d’ingresso acqua fredda e
calda
l’apparecchio sgocciola dal coperchio
anteriore A 2550 o il pulsante A 2551
resta bloccato
OR del pulsante del pedale A 2551
tagliati o logorati
svitare il coperchio e sostituire n. 2
o-ring Ø 6,75 x 1,78 e pulire il
pulsante con dispositivo di chiusura
il modello a parete del miscelatore non
eroga acqua calda a sufficienza
installazione errata non seguendo le
indicazioni della DIMA in dotazione
spostare più in alto il miscelatore per
permettere alla leva di comando di fare
la corsa completa. Vedere tutti i rimedi
precedenti
vedere le cause precedenti
� CARTUCCIA PER I MODELLI R 566–R 567–R 568–R 569–R 2510–R 2511–R 2520–R 2521
A 2597
pulsante con dispositivo di
chiusura anti colpo d’ariete
A 2596
A 2560/2
coperchio
guarnizione
piatta di tenuta
A 2600
dispositivo di miscela
acqua calda
A 2560/2
guarnizione
piatta di tenuta
� la cartuccia si smonta anteriormente senza togliere l’apparecchio dal pavimento
il miscelatore sgocciola
corpo estraneo fermo sulla guarnizione
piatta di tenuta
togliere la leva di comando e con CH22
svitare la cartuccia. Pulire accuratamente
la guarnizione piatta A 2560/2 del
dispositivo A 2597 e la guarnizione
piatta A 2560/2 del dispositivo A 2600
il miscelatore non eroga acqua
sufficientemente calda
anello limitatore temperatura montato.
Filtro ingresso acqua calda semi-otturato
smontare la leva di comando e togliere
l’anello cromato. Pulire filtro
il miscelatore sgocciola dal coperchio
anteriore A 2596
OR del pulsante del pedale A 2597
tagliato o logorato
svitare il coperchio e sostituire n. 2
o-ring Ø 6,75 x 1,78
il modello a parete del miscelatore non
eroga acqua calda a sufficienza
installazione errata non seguendo le
indicazioni della DIMA in dotazione
spostare più in alto il miscelatore per
permettere alla leva di comando di fare
la corsa completa. Vedere tutti i rimedi
precedenti
vedere le cause precedenti
555
