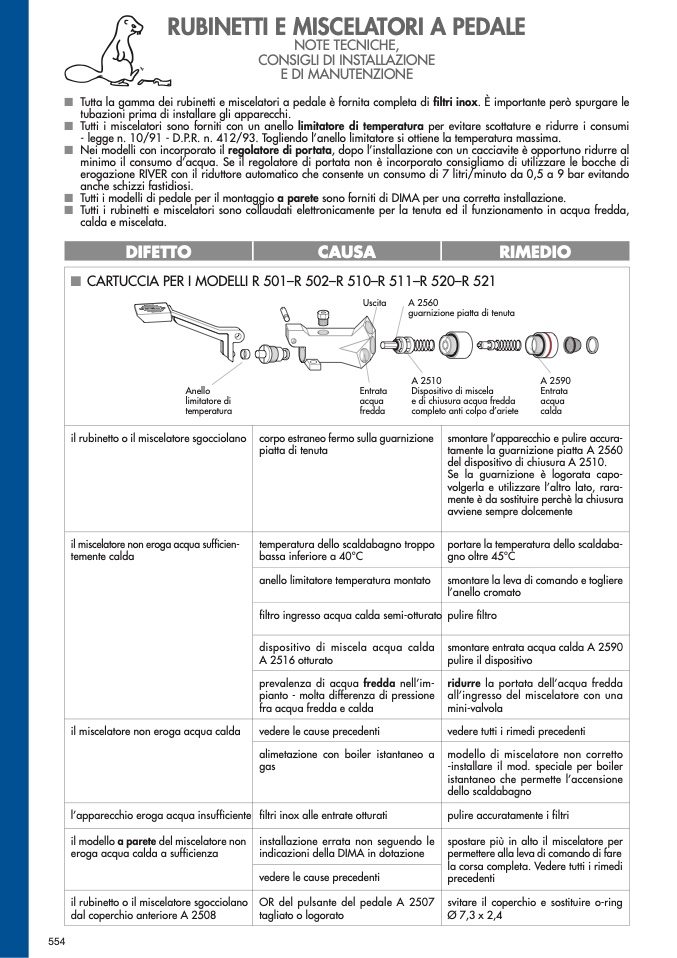

RUBINETTI E MISCELATORI A PEDALE
NOTE TECNICHE,
CONSIGLI DI INSTALLAZIONE
E DI MANUTENZIONE
� Tutta la gamma dei rubinetti e miscelatori a pedale è fornita completa di filtri inox.
È importante però spurgare le
tubazioni prima di installare gli apparecchi.
� Tutti i miscelatori sono forniti con un anello limitatore di temperatura per evitare scottature e ridurre i consumi
- legge n. 10/91 - D.P.R. n. 412/93. Togliendo l’anello limitatore si ottiene la temperatura massima.
� Nei modelli con incorporato il regolatore di portata, dopo l’installazione con un cacciavite è opportuno ridurre al
minimo il consumo d’acqua. Se il regolatore di portata non è incorporato consigliamo di utilizzare le bocche di
erogazione RIVER con il riduttore automatico che consente un consumo di 7 litri/minuto da 0,5 a 9 bar evitando
anche schizzi fastidiosi.
� Tutti i modelli di pedale per il montaggio a parete sono forniti di DIMA per una corretta installazione.
� Tutti i rubinetti e miscelatori sono collaudati elettronicamente per la tenuta ed il funzionamento in acqua fredda,
calda e miscelata.
DIFETTO
CAUSA
RIMEDIO
� CARTUCCIA PER I MODELLI R 501–R 502–R 510–R 511–R 520–R 521
Anello
limitatore di
temperatura
Uscita
Entrata
acqua
fredda
A 2560
guarnizione piatta di tenuta
A 2510
Dispositivo di miscela
e di chiusura acqua fredda
completo anti colpo d’ariete
A 2590
Entrata
acqua
calda
il rubinetto o il miscelatore sgocciolano
corpo estraneo fermo sulla guarnizione
piatta di tenuta
smontare l’apparecchio e pulire accura-
tamente la guarnizione piatta A 2560
del dispositivo di chiusura A 2510.
Se la guarnizione è logorata capo-
volgerla e utilizzare l’altro lato, rara-
mente è da sostituire perchè la chiusura
avviene sempre dolcemente
il miscelatore non eroga acqua sufficien-
temente calda
temperatura dello scaldabagno troppo
bassa inferiore a 40°C
portare la temperatura dello scaldaba-
gno oltre 45°C
anello limitatore temperatura montato
smontare la leva di comando e togliere
l’anello cromato
filtro ingresso acqua calda semi-otturato pulire filtro
dispositivo di miscela acqua calda
A 2516 otturato
smontare entrata acqua calda A 2590
pulire il dispositivo
prevalenza di acqua fredda nell’im-
pianto - molta differenza di pressione
fra acqua fredda e calda
ridurre la portata dell’acqua fredda
all’ingresso del miscelatore con una
mini-valvola
il miscelatore non eroga acqua calda
vedere le cause precedenti
vedere tutti i rimedi precedenti
alimetazione con boiler istantaneo a
gas
modello di miscelatore non corretto
-installare il mod. speciale per boiler
istantaneo che permette l’accensione
dello scaldabagno
l’apparecchio eroga acqua insufficiente
filtri inox alle entrate otturati
pulire accuratamente i filtri
il modello a parete del miscelatore non
eroga acqua calda a sufficienza
installazione errata non seguendo le
indicazioni della DIMA in dotazione
spostare più in alto il miscelatore per
permettere alla leva di comando di fare
la corsa completa. Vedere tutti i rimedi
precedenti
vedere le cause precedenti
il rubinetto o il miscelatore sgocciolano
dal coperchio anteriore A 2508
OR del pulsante del pedale A 2507
tagliato o logorato
svitare il coperchio e sostituire o-ring
Ø 7,3 x 2,4
554
