ELEMENTI DI CONNESSIONE INDUSTRIALE

SISTEMI DI STAFFAGGIO INDUSTRIALE

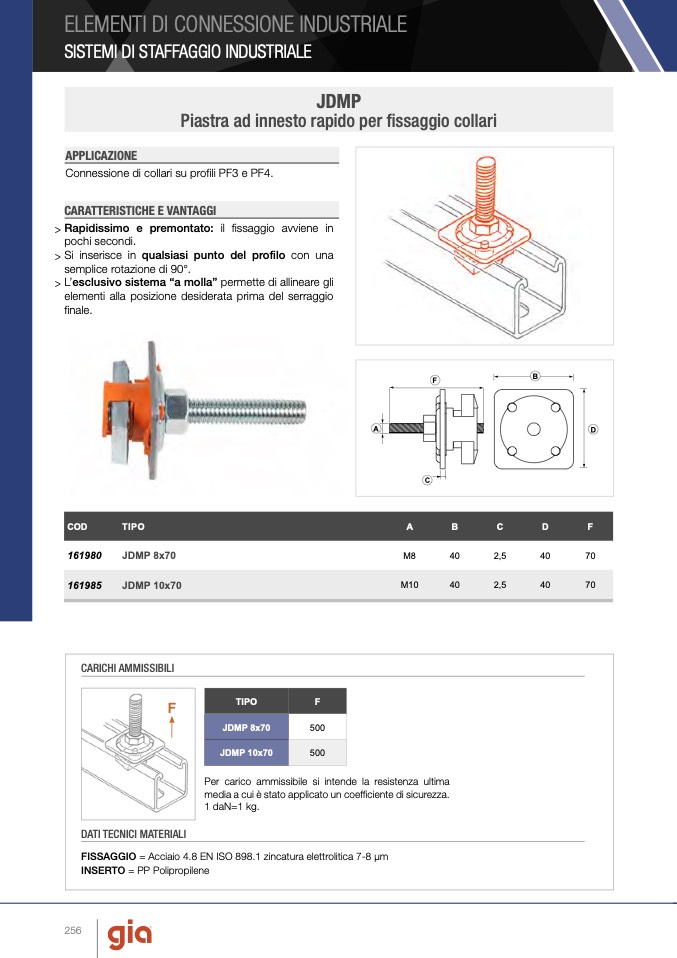

JDMP

Piastra ad innesto rapido per fissaggio collari

APPLICAZIONE

Connessione di collari su profili PF3 e PF4.

CARATTERISTICHE E VANTAGGI

> Rapidissimo e premontato: il fissaggio avviene in

pochi secondi.

> Si inserisce in qualsiasi punto del profilo con una

semplice rotazione di 90°.

> L’esclusivo sistema “a molla” permette di allineare gli

elementi alla posizione desiderata prima del serraggio

finale.

F

C

B

A

D

COD

TIPO

A

B

C

D

F

161980

JDMP 8x70

M8

40

2,5

40

70

161985

JDMP 10x70

M10

40

2,5

40

70

CARICHI AMMISSIBILI

TIPO

F

DATI TECNICI MATERIALI

F

JDMP 8x70

500

Per carico ammissibile si intende la resistenza ultima

media a cui è stato applicato un coefficiente di sicurezza.

1 daN=1 kg.

JDMP 10x70

500

FISSAGGIO = Acciaio 4.8 EN ISO 898.1 zincatura elettrolitica 7-8 μm

INSERTO = PP Polipropilene

256
