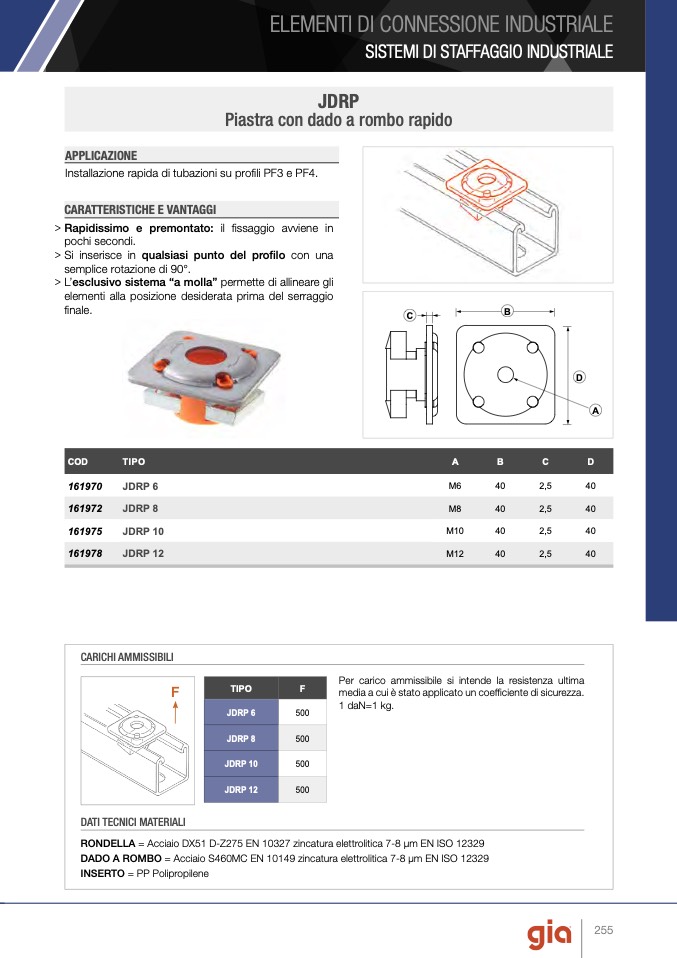

JDRP

Piastra con dado a rombo rapido

APPLICAZIONE

Installazione rapida di tubazioni su profili PF3 e PF4.

CARATTERISTICHE E VANTAGGI

> Rapidissimo e premontato: il fissaggio avviene in

pochi secondi.

> Si inserisce in qualsiasi punto del profilo con una

semplice rotazione di 90°.

> L’esclusivo sistema “a molla” permette di allineare gli

elementi alla posizione desiderata prima del serraggio

finale.

161970

JDRP 6

M6

40

2,5

40

C

B

D

A

COD

TIPO

A

B

C

D

161972

JDRP 8

M8

40

2,5

40

161975

JDRP 10

M10

40

2,5

40

161978

JDRP 12

M12

40

2,5

40

CARICHI AMMISSIBILI

F

TIPO

F

JDRP 6

500

Per carico ammissibile si intende la resistenza ultima

media a cui è stato applicato un coefficiente di sicurezza.

1 daN=1 kg.

DATI TECNICI MATERIALI

JDRP 8

JDRP 10

500

500

JDRP 12

500

RONDELLA = Acciaio DX51 D-Z275 EN 10327 zincatura elettrolitica 7-8 μm EN ISO 12329

DADO A ROMBO = Acciaio S460MC EN 10149 zincatura elettrolitica 7-8 μm EN ISO 12329

INSERTO = PP Polipropilene
