ELEMENTI DI CONNESSIONE INDUSTRIALE

SISTEMI DI STAFFAGGIO INDUSTRIALE

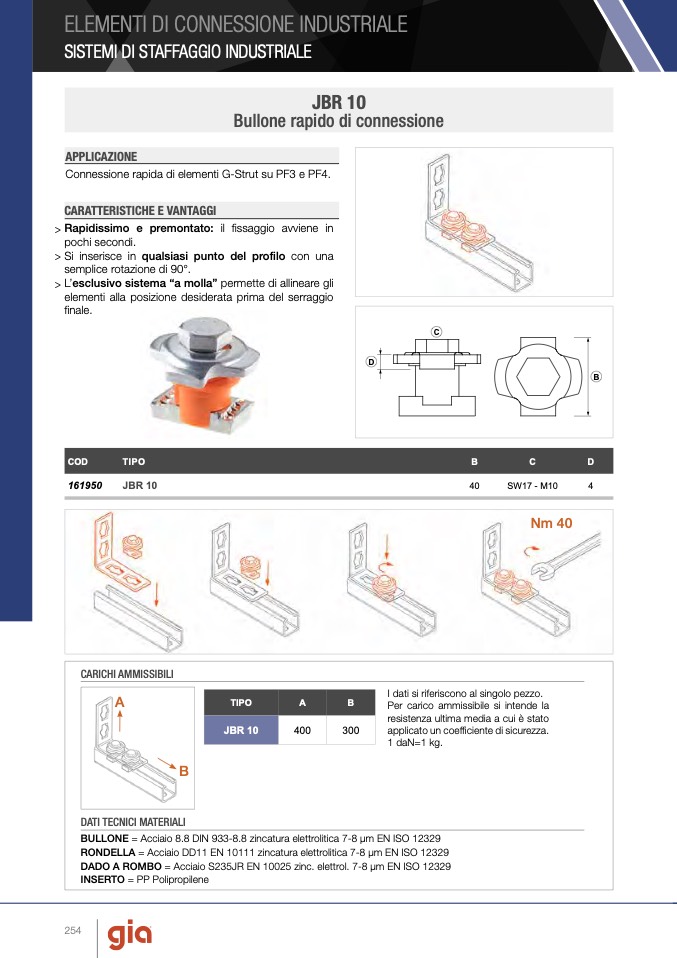

JBR 10

Bullone rapido di connessione

APPLICAZIONE

Connessione rapida di elementi G-Strut su PF3 e PF4.

CARATTERISTICHE E VANTAGGI

> Rapidissimo e premontato: il fissaggio avviene in

pochi secondi.

> Si inserisce in qualsiasi punto del profilo con una

semplice rotazione di 90°.

> L’esclusivo sistema “a molla” permette di allineare gli

elementi alla posizione desiderata prima del serraggio

finale.

161950

JBR 10

40

SW17 - M10

4

C

D

B

COD

TIPO

B

C

D

Nm 40

CARICHI AMMISSIBILI

DATI TECNICI MATERIALI

I dati si riferiscono al singolo pezzo.

Per carico ammissibile si intende la

resistenza ultima media a cui è stato

applicato un coefficiente di sicurezza.

1 daN=1 kg.

TIPO

A

B

JBR 10

400

300

A

B

BULLONE = Acciaio 8.8 DIN 933-8.8 zincatura elettrolitica 7-8 μm EN ISO 12329

RONDELLA = Acciaio DD11 EN 10111 zincatura elettrolitica 7-8 μm EN ISO 12329

DADO A ROMBO = Acciaio S235JR EN 10025 zinc. elettrol. 7-8 μm EN ISO 12329

INSERTO = PP Polipropilene

254
