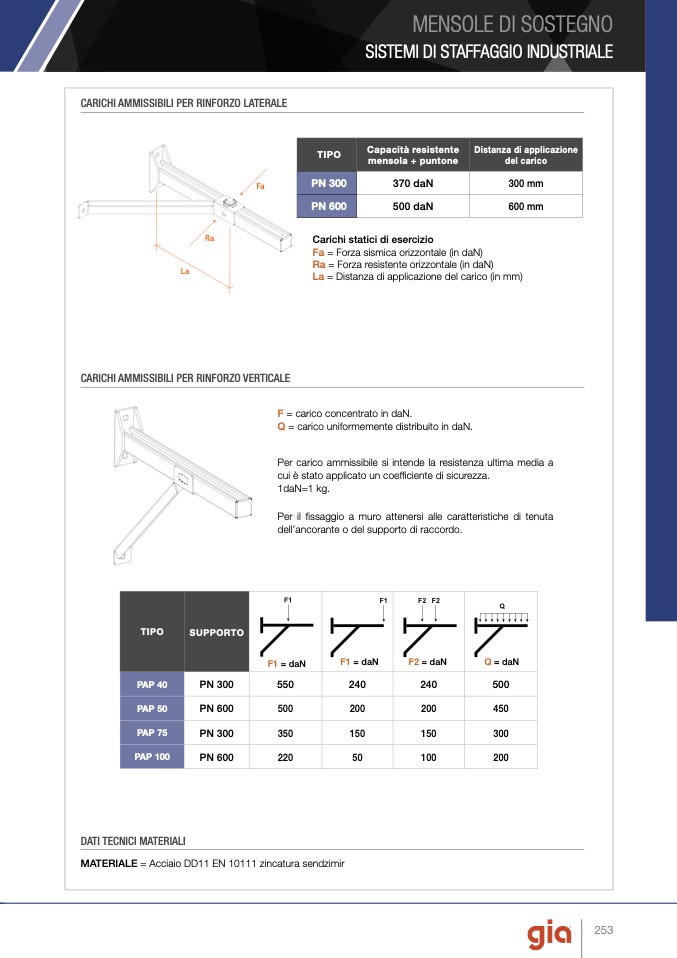

CARICHI AMMISSIBILI PER RINFORZO LATERALE
TIPO
Capacità resistente
mensola + puntone
Distanza di applicazione
del carico
Fa
PN 300
PN 600
Ra
La
CARICHI AMMISSIBILI PER RINFORZO VERTICALE
370 daN
500 daN
Carichi statici di esercizio
300 mm
600 mm
Fa = Forza sismica orizzontale (in daN)
Ra = Forza resistente orizzontale (in daN)
La = Distanza di applicazione del carico (in mm)
F = carico concentrato in daN.
Q = carico uniformemente distribuito in daN.
Per carico ammissibile si intende la resistenza ultima media a
cui è stato applicato un coefficiente di sicurezza.
1daN=1 kg.
Per il fissaggio a muro attenersi alle caratteristiche di tenuta
dell’ancorante o del supporto di raccordo.
TIPO
F1
SUPPORTO
F1 F1 F1
F1 = daN
F1 F1 F1
F1 = daN
F1F2 F2 F2 F2 F
F2 = daN
2
Q
Q
Q
Q = daN
PAP 40
PN 300
550
240
240
500
PAP 50
PN 600
500
200
200
450
PAP 75
PN 300
350
150
150
300
PAP 100
PN 600
220
50
100
200
Q
DATI TECNICI MATERIALI
MATERIALE = Acciaio DD11 EN 10111 zincatura sendzimir
MENSOLE DI SOSTEGNO
