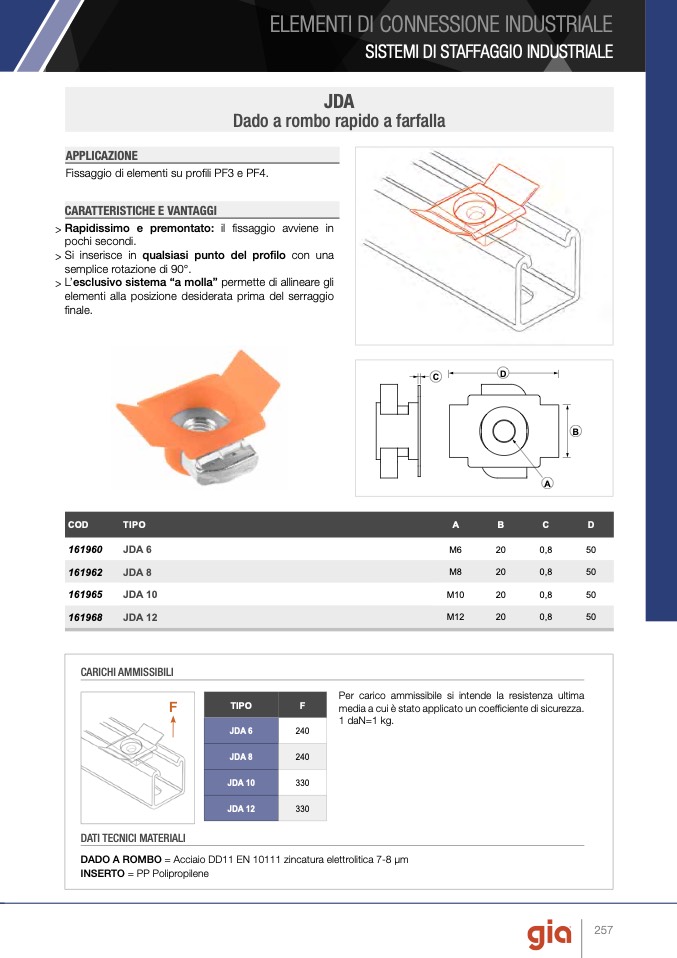

JDA
Dado a rombo rapido a farfalla
APPLICAZIONE
Fissaggio di elementi su profili PF3 e PF4.
CARATTERISTICHE E VANTAGGI
> Rapidissimo e premontato: il fissaggio avviene in
pochi secondi.
> Si inserisce in qualsiasi punto del profilo con una
semplice rotazione di 90°.
> L’esclusivo sistema “a molla” permette di allineare gli
elementi alla posizione desiderata prima del serraggio
finale.
161960
JDA 6
M6
20
0,8
50
C
D
B
A
COD
TIPO
A
B
C
D
161962
JDA 8
M8
20
0,8
50
161965
JDA 10
M10
20
0,8
50
161968
JDA 12
M12
20
0,8
50
CARICHI AMMISSIBILI
F
TIPO
F
JDA 6
240
Per carico ammissibile si intende la resistenza ultima
media a cui è stato applicato un coefficiente di sicurezza.
1 daN=1 kg.
DATI TECNICI MATERIALI
JDA 8
JDA 10
240
330
JDA 12
330
DADO A ROMBO = Acciaio DD11 EN 10111 zincatura elettrolitica 7-8 μm
INSERTO = PP Polipropilene
