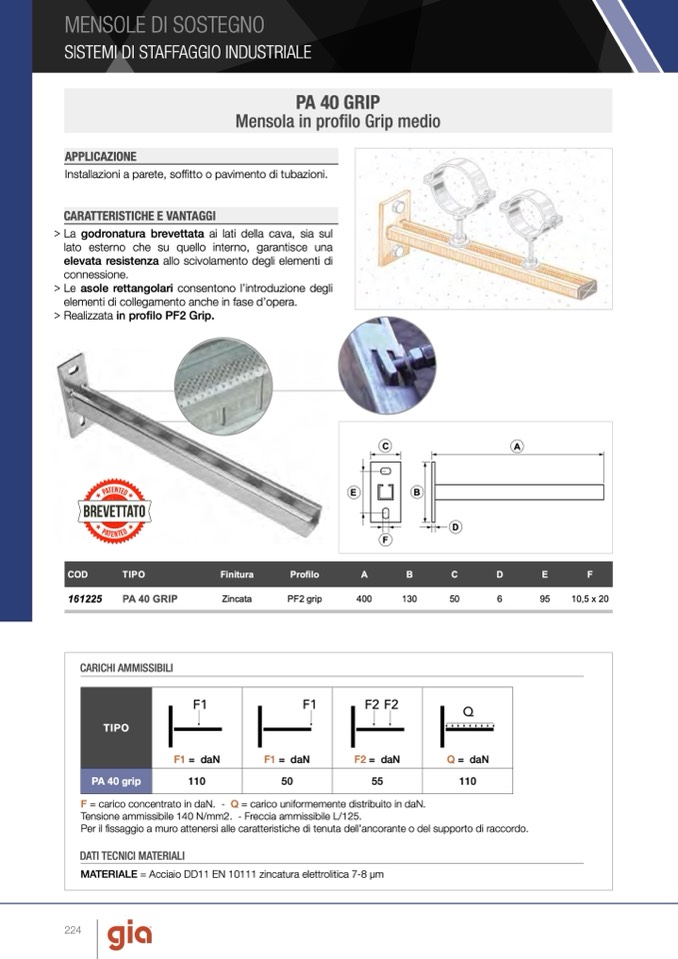

MENSOLE DI SOSTEGNO
SISTEMI DI STAFFAGGIO INDUSTRIALE
PA 40 GRIP
Mensola in profilo Grip medio
APPLICAZIONE
CARATTERISTICHE E VANTAGGI
C
A
E
B
D
F
t
n
t
p
a
e
d
e
d
p
a
t
t
COD
TIPO
Finitura
Profilo
A
B
C
D
E
F
Installazioni a parete, soffitto o pavimento di tubazioni.
> La godronatura brevettata ai lati della cava, sia sul
lato esterno che su quello interno, garantisce una
elevata resistenza allo scivolamento degli elementi di
connessione.
> Le asole rettangolari consentono l’introduzione degli
elementi di collegamento anche in fase d’opera.
> Realizzata in profilo PF2 Grip.
e
n
BREVETTATO
e
161225
PA 40 GRIP
Zincata
PF2 grip
400
130
50
6
95
10,5 x 20
CARICHI AMMISSIBILI
TIPO
F1= daN
F1= daN
F2 = daN
Q= daN
PA 40 grip
110
50
55
110
F = carico concentrato in daN. - Q = carico uniformemente distribuito in daN.
Tensione ammissibile 140 N/mm2. - Freccia ammissibile L/125.
Per il fissaggio a muro attenersi alle caratteristiche di tenuta dell’ancorante o del supporto di raccordo.
DATI TECNICI MATERIALI
MATERIALE = Acciaio DD11 EN 10111 zincatura elettrolitica 7-8 μm
224
