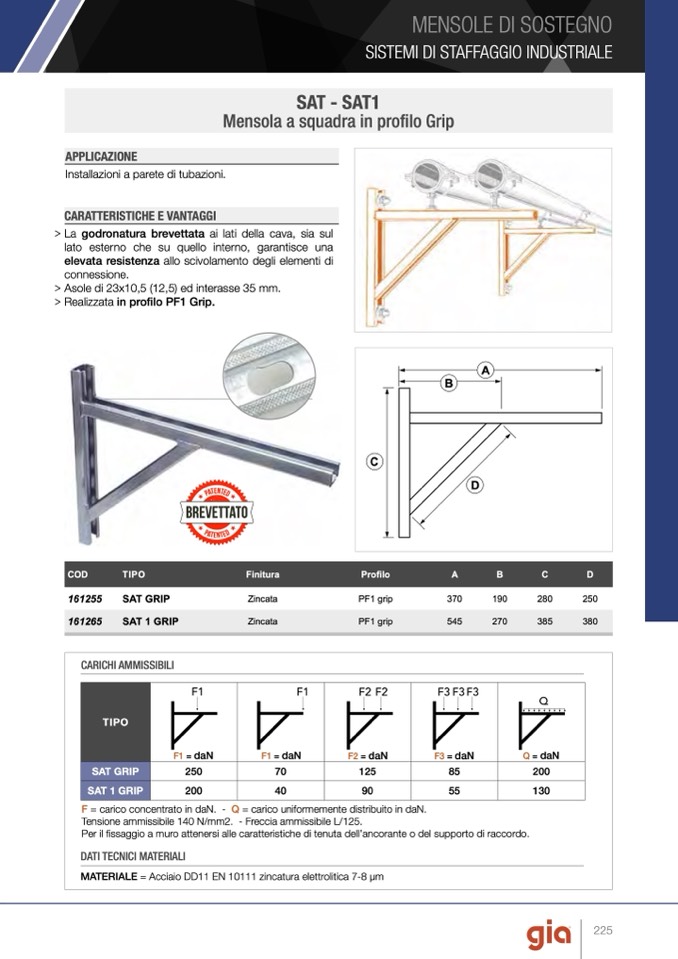

SAT - SAT1

Mensola a squadra in profilo Grip

APPLICAZIONE

CARATTERISTICHE E VANTAGGI

C

A

B

D

t

n

t

p

a

e

d

e

d

p

a

t

t

COD

TIPO

Finitura

Profilo

A

B

C

D

Installazioni a parete di tubazioni.

> La godronatura brevettata ai lati della cava, sia sul

lato esterno che su quello interno, garantisce una

elevata resistenza allo scivolamento degli elementi di

connessione.

> Asole di 23x10,5 (12,5) ed interasse 35 mm.

> Realizzata in profilo PF1 Grip.

161255

SAT GRIP

Zincata

PF1 grip

370

190

280

250

e

n

BREVETTATO

e

161265

SAT 1 GRIP

Zincata

PF1 grip

545

270

385

380

CARICHI AMMISSIBILI

TIPO

F1 = daN

F1 = daN

F2 = daN

F3 = daN

Q = daN

SAT GRIP

SAT 1 GRIP

250

70

125

85

200

200

40

90

55

130

F = carico concentrato in daN. - Q = carico uniformemente distribuito in daN.

Tensione ammissibile 140 N/mm2. - Freccia ammissibile L/125.

Per il fissaggio a muro attenersi alle caratteristiche di tenuta dell’ancorante o del supporto di raccordo.

DATI TECNICI MATERIALI

MATERIALE = Acciaio DD11 EN 10111 zincatura elettrolitica 7-8 μm

MENSOLE DI SOSTEGNO
