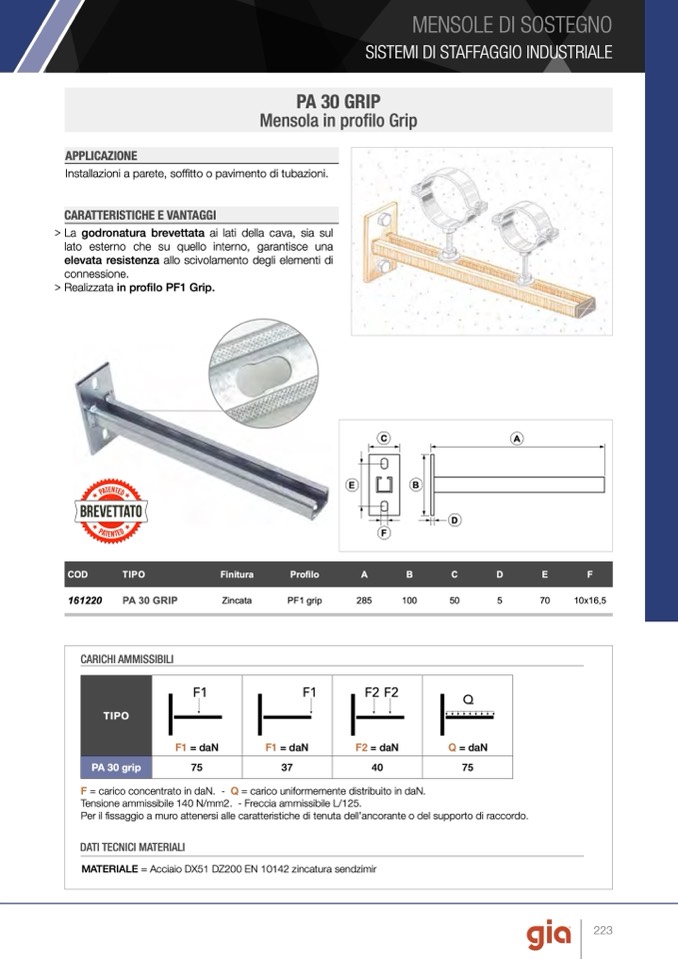

PA 30 GRIP
Mensola in profilo Grip
APPLICAZIONE
CARATTERISTICHE E VANTAGGI
C
A
E
B
D
F
t
n
t
p
a
e
d
e
d
p
a
t
t
COD
TIPO
Finitura
Profilo
A
B
C
D
E
F
Installazioni a parete, soffitto o pavimento di tubazioni.
> La godronatura brevettata ai lati della cava, sia sul
lato esterno che su quello interno, garantisce una
elevata resistenza allo scivolamento degli elementi di
connessione.
> Realizzata in profilo PF1 Grip.
e
n
BREVETTATO
e
161220
PA 30 GRIP
Zincata
PF1 grip
285
100
50
5
70
10x16,5
CARICHI AMMISSIBILI
TIPO
F1 = daN
F1 = daN
F2 = daN
Q = daN
PA 30 grip
75
37
40
75
F = carico concentrato in daN. - Q = carico uniformemente distribuito in daN.
Tensione ammissibile 140 N/mm2. - Freccia ammissibile L/125.
Per il fissaggio a muro attenersi alle caratteristiche di tenuta dell’ancorante o del supporto di raccordo.
DATI TECNICI MATERIALI
MATERIALE = Acciaio DX51 DZ200 EN 10142 zincatura sendzimir
MENSOLE DI SOSTEGNO
SISTEMI DI STAFFAGGIO INDUSTRIALE
