SORGENTE

1

CHIUSA

UTENZA

In genere, il segnale di controllo arriva da un modulo di control-

lo ambiente da 0 a 10V, il cambiamento di voltaggio del segnale

cambierà la posizione dell’asta, la sorgente di energia termica e la

portata.

In generale, i vantaggi derivano dalla trasformazione di un impianto

complesso con più componenti in un sistema semplice, con un solo

corpo e un attuatore.

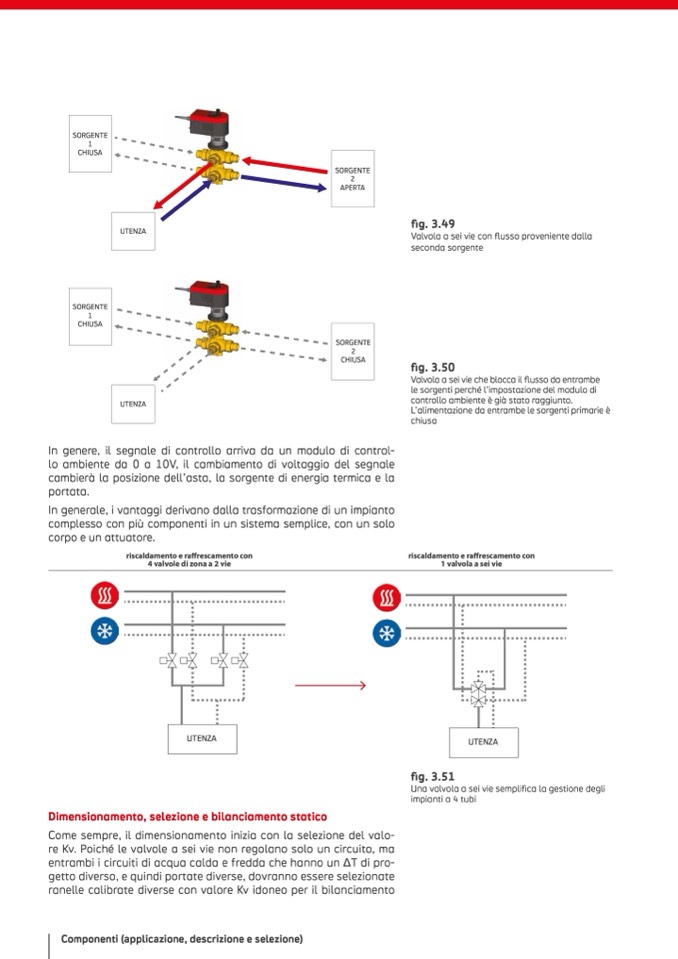

fig. 3.49

Valvola a sei vie con flusso proveniente dalla

seconda sorgente

fig. 3.50

Valvola a sei vie che blocca il flusso da entrambe

le sorgenti perché l’impostazione del modulo di

controllo ambiente è già stato raggiunto.

L’alimentazione da entrambe le sorgenti primarie è

chiusa

riscaldamento e raffrescamento con

1 valvola a sei vie

riscaldamento e raffrescamento con

4 valvole di zona a 2 vie

SORGENTE

2

APERTA

UTENZA

SORGENTE

1

CHIUSA

SORGENTE

2

CHIUSA

UTENZA

Dimensionamento, selezione e bilanciamento statico

UTENZA

Come sempre, il dimensionamento inizia con la selezione del valo-

re Kv. Poiché le valvole a sei vie non regolano solo un circuito, ma

entrambi i circuiti di acqua calda e fredda che hanno un ΔT di pro-

getto diverso, e quindi portate diverse, dovranno essere selezionate

ranelle calibrate diverse con valore Kv idoneo per il bilanciamento

Componenti (applicazione, descrizione e selezione)

UTENZA

UTENZA

fig. 3.51

Una valvola a sei vie semplifica la gestione degli

impianti a 4 tubi
