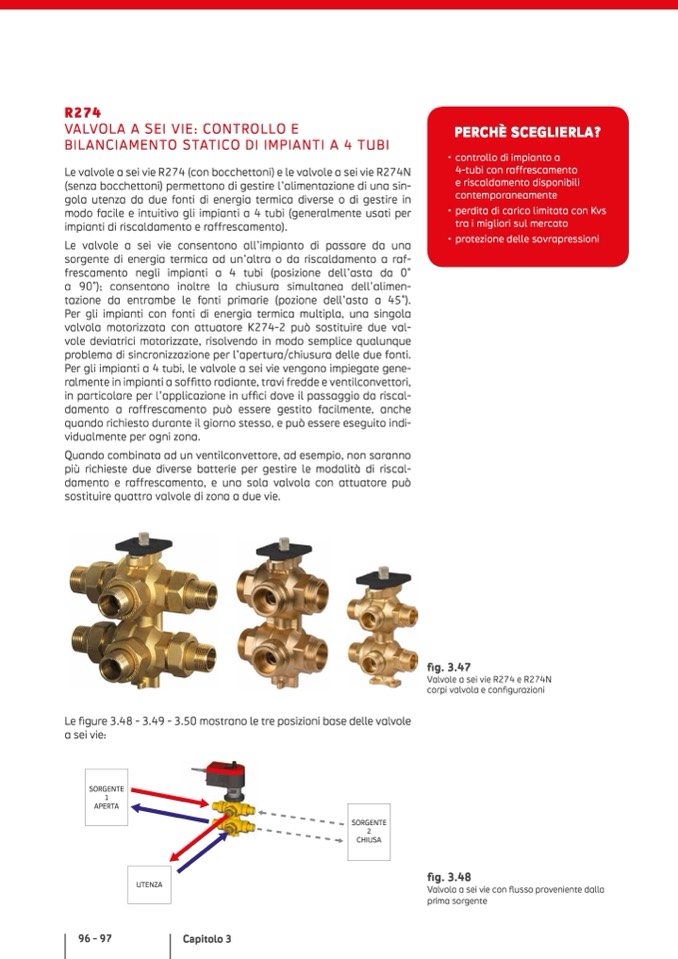

R274

VALVOLA A SEI VIE: CONTROLLO E

BILANCIAMENTO STATICO DI IMPIANTI A 4 TUBI

Le valvole a sei vie R274 (con bocchettoni) e le valvole a sei vie R274N

(senza bocchettoni) permettono di gestire l’alimentazione di una sin-

gola utenza da due fonti di energia termica diverse o di gestire in

modo facile e intuitivo gli impianti a 4 tubi (generalmente usati per

impianti di riscaldamento e raffrescamento).

Le valvole a sei vie consentono all’impianto di passare da una

sorgente di energia termica ad un’altra o da riscaldamento a raf-

frescamento negli impianti a 4 tubi (posizione dell’asta da 0°

a 90°); consentono inoltre la chiusura simultanea dell’alimen-

tazione da entrambe le fonti primarie (pozione dell’asta a 45°).

Per gli impianti con fonti di energia termica multipla, una singola

valvola motorizzata con attuatore K274-2 può sostituire due val-

vole deviatrici motorizzate, risolvendo in modo semplice qualunque

problema di sincronizzazione per l’apertura/chiusura delle due fonti.

Per gli impianti a 4 tubi, le valvole a sei vie vengono impiegate gene-

ralmente in impianti a soffitto radiante, travi fredde e ventilconvettori,

in particolare per l’applicazione in uf

fici dove il passaggio da riscal-

damento a raffrescamento può essere gestito facilmente, anche

quando richiesto durante il giorno stesso, e può essere eseguito indi-

vidualmente per ogni zona.

Quando combinata ad un ventilconvettore, ad esempio, non saranno

più richieste due diverse batterie per gestire le modalità di riscal-

damento e raffrescamento, e una sola valvola con attuatore può

sostituire quattro valvole di zona a due vie.

fig. 3.47

Valvole a sei vie R274 e R274N

corpi valvola e configurazioni

fig. 3.48

Valvola a sei vie con flusso proveniente dalla

prima sorgente

PERCHÈ SCEGLIERLA?

• controllo di impianto a

4-tubi con raffrescamento

e riscaldamento disponibili

contemporaneamente

• perdita di carico limitata con Kvs

tra i migliori sul mercato

• protezione delle sovrapressioni

Le figure 3.48 - 3.49 - 3.50 mostrano le tre posizioni base delle valvole

a sei vie:

SORGENTE

1

APERTA

SORGENTE

2

CHIUSA

UTENZA
