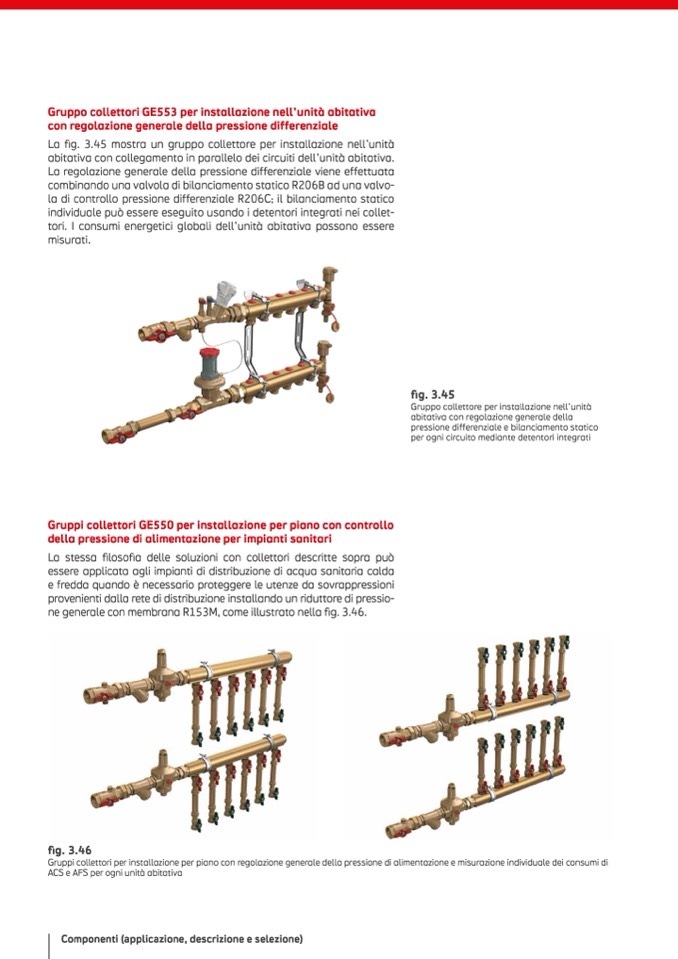

Gruppo collettori GE553 per installazione nell’unità abitativa
con regolazione generale della pressione differenziale
La fig. 3.45 mostra un gruppo collettore per installazione nell’unità
abitativa con collegamento in parallelo dei circuiti dell’unità abitativa.
La regolazione generale della pressione differenziale viene effettuata
combinando una valvola di bilanciamento statico R206B ad una valvo-
la di controllo pressione differenziale R206C; il bilanciamento statico
individuale può essere eseguito usando i detentori integrati nei collet-
tori. I consumi energetici globali dell’unità abitativa possono essere
misurati.
fig. 3.45
Gruppo collettore per installazione nell’unità
abitativa con regolazione generale della
pressione differenziale e bilanciamento statico
per ogni circuito mediante detentori integrati
Gruppi collettori GE550 per installazione per piano con controllo
della pressione di alimentazione per impianti sanitari
La stessa filosofia delle soluzioni con collettori descritte sopra può
essere applicata agli impianti di distribuzione di acqua sanitaria calda
e fredda quando è necessario proteggere le utenze da sovrappressioni
provenienti dalla rete di distribuzione installando un riduttore di pressio-
ne generale con membrana R153M, come illustrato nella fig. 3.46.
fig. 3.46
Gruppi collettori per installazione per piano con regolazione generale della pressione di alimentazione e misurazione individuale dei consumi di
ACS e AFS per ogni unità abitativa
