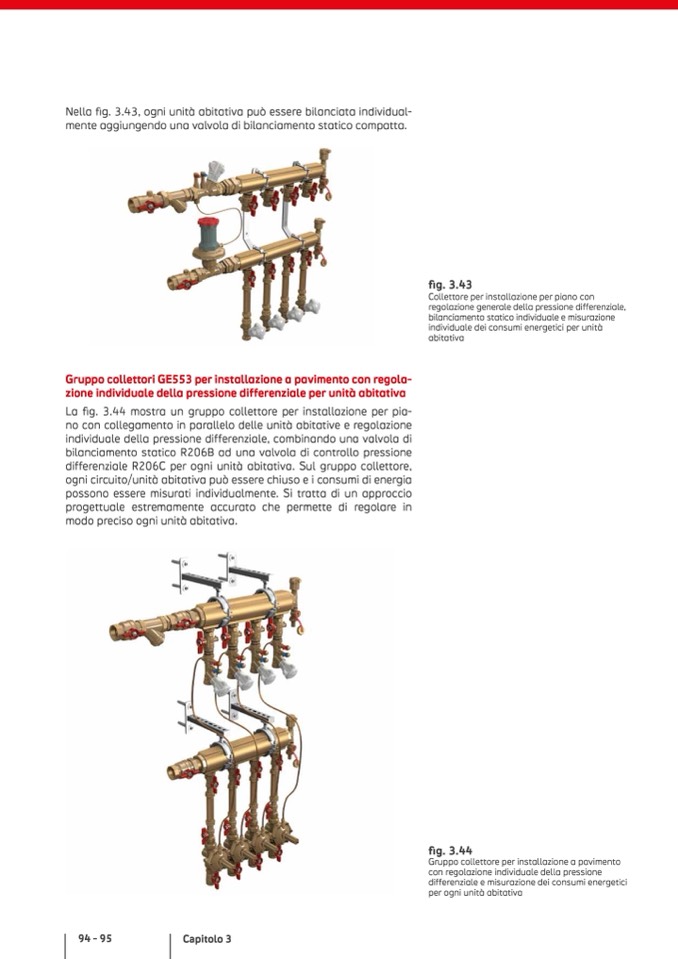

Nella fig. 3.43, ogni unità abitativa può essere bilanciata individual-

mente aggiungendo una valvola di bilanciamento statico compatta.

fig. 3.43

Collettore per installazione per piano con

regolazione generale della pressione differenziale,

bilanciamento statico individuale e misurazione

individuale dei consumi energetici per unità

abitativa

Gruppo collettori GE553 per installazione a pavimento con regola-

zione individuale della pressione differenziale per unità abitativa

La fig. 3.44 mostra un gruppo collettore per installazione per pia-

no con collegamento in parallelo delle unità abitative e regolazione

individuale della pressione differenziale, combinando una valvola di

bilanciamento statico R206B ad una valvola di controllo pressione

differenziale R206C per ogni unità abitativa. Sul gruppo collettore,

ogni circuito/unità abitativa può essere chiuso e i consumi di energia

possono essere misurati individualmente. Si tratta di un approccio

progettuale estremamente accurato che permette di regolare in

modo preciso ogni unità abitativa.

94 - 95

Capitolo 3

fig. 3.44

Gruppo collettore per installazione a pavimento

con regolazione individuale della pressione

differenziale e misurazione dei consumi energetici

per ogni unità abitativa
