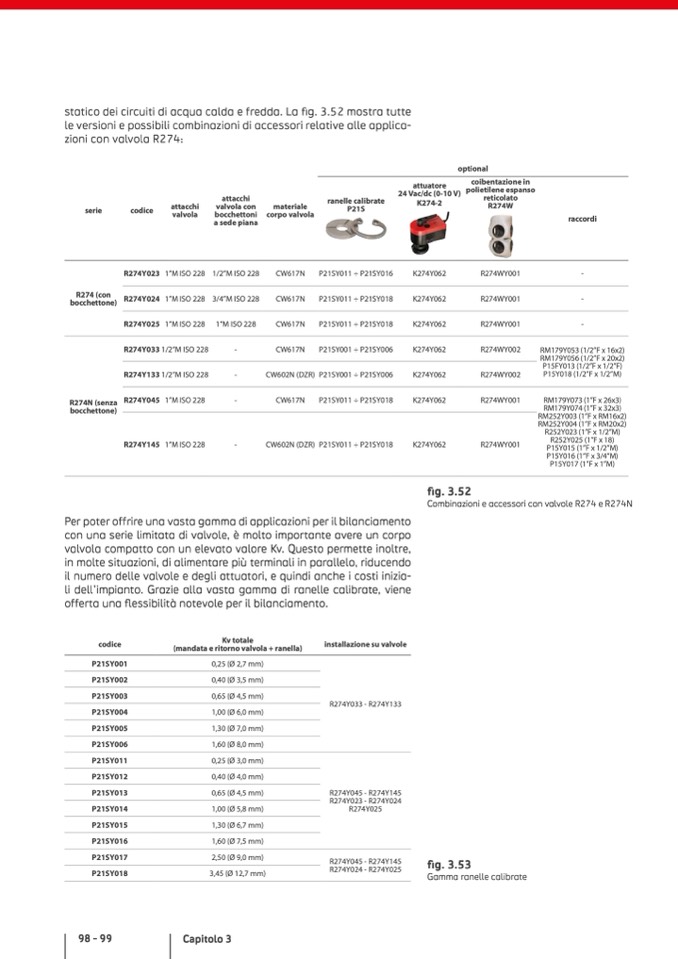

statico dei circuiti di acqua calda e fredda. La fig. 3.52 mostra tutte

le versioni e possibili combinazioni di accessori relative alle applica-

zioni con valvola R274:

optional

serie

R274 (con

bocchettone)

R274N (senza

bocchettone)

codice

R274Y023

R274Y024

R274Y025

R274Y033

R274Y133

R274Y045

R274Y145

attacchi

valvola

1”M ISO 228

1”M ISO 228

1”M ISO 228

1/2”M ISO 228

1/2”M ISO 228

1”M ISO 228

1”M ISO 228

attacchi

valvola con

bocchettoni

a sede piana

1/2”M ISO 228

3/4”M ISO 228

1”M ISO 228

-

-

-

-

materiale

corpo valvola

CW617N

CW617N

CW617N

CW617N

CW602N (DZR)

CW617N

CW602N (DZR)

ranelle calibrate

P21S

P21SY011 ÷ P21SY016

P21SY011 ÷ P21SY018

P21SY011 ÷ P21SY018

P21SY001 ÷ P21SY006

P21SY001 ÷ P21SY006

P21SY011 ÷ P21SY018

P21SY011 ÷ P21SY018

attuatore

24 Vac/dc (0-10 V)

K274-2

K274Y062

K274Y062

K274Y062

K274Y062

K274Y062

K274Y062

K274Y062

fig. 3.52

raccordi

-

-

-

RM179Y053 (1/2”F x 16x2)

RM179Y056 (1/2”F x 20x2)

P15FY013 (1/2”F x 1/2”F)

P15Y018 (1/2”F x 1/2”M)

RM179Y073 (1”F x 26x3)

RM179Y074 (1”F x 32x3)

RM252Y003 (1”F x RM16x2)

RM252Y004 (1”F x RM20x2)

R252Y023 (1”F x 1/2”M)

R252Y025 (1”F x 18)

P15Y015 (1”F x 1/2”M)

P15Y016 (1”F x 3/4”M)

P15Y017 (1”F x 1”M)

coibentazione in

polietilene espanso

reticolato

R274W

R274WY001

R274WY001

R274WY001

R274WY002

R274WY002

R274WY001

R274WY001

Per poter offrire una vasta gamma di applicazioni per il bilanciamento

con una serie limitata di valvole, è molto importante avere un corpo

valvola compatto con un elevato valore Kv. Questo permette inoltre,

in molte situazioni, di alimentare pi

ù terminali in parallelo, riducendo

il numero delle valvole e degli attuatori, e quindi anche i costi inizia-

li dell’impianto. Grazie alla vasta gamma di ranelle calibrate, viene

offerta una flessibilità notevole per il bilanciamento.

codice

P21SY001

P21SY002

P21SY003

P21SY004

P21SY005

P21SY006

P21SY011

P21SY012

P21SY013

P21SY014

P21SY015

P21SY016

P21SY017

P21SY018

Kv totale

(mandata e ritorno valvola + ranella)

0,25 (Ø 2,7 mm)

0,40 (Ø 3,5 mm)

0,65 (Ø 4,5 mm)

1,00 (Ø 6,0 mm)

1,30 (Ø 7,0 mm)

1,60 (Ø 8,0 mm)

0,25 (Ø 3,0 mm)

0,40 (Ø 4,0 mm)

0,65 (Ø 4,5 mm)

1,00 (Ø 5,8 mm)

1,30 (Ø 6,7 mm)

1,60 (Ø 7,5 mm)

2,50 (Ø 9,0 mm)

3,45 (Ø 12,7 mm)

installazione su valvole

R274Y033 - R274Y133

R274Y045 - R274Y145

R274Y023 - R274Y024

R274Y025

R274Y045 - R274Y145

R274Y024 - R274Y025

fig. 3.53

Gamma ranelle calibrate

Combinazioni e accessori con valvole R274 e R274N
