•spingereversoilbassolaghiera •rimontareleduemanopole
•impostareilvaloredipressione
desiderato ruotando la manopo-
la rossa (impostazione)
bianca e ruotarla manualmente
sulla posizione di regolazione
“L” (bassa) o “H” (alta)
Dimensionamento e selezione
incastrandole agli agganci
interni della valvola e
premendole leggermente
Il dimensionamento e la selezione della valvola di controllo pres-
sione differenziale R206C si effettuano nel modo seguente:
definire la portata di progetto per il circuito
definire la pressione differenziale desiderata, sufficientemente alta
da garantire la portata per l’utenza più lontana con la perdita di
carico più elevata e rispettando la pressione differenziale massi-
ma accettata dalla combinazione di valvole e attuatori nei circuiti
controllati onde evitare rumori e problemi con gli attuatori
selezionare la misura della valvola e l’intervallo di regolazione
“L” o “H”
0,8
0,75
0,7
0,65
0,6
0,55
0,5
0,45
0,4
9
8
7
6
80
75
70
65
60
55
50
45
40
0,35
5
35
0,3
4
30
0,25
3
25
2
0,2
0,15
1
15
P
r
e
s
s
i
o
n
e
d
i
f
f
e
r
e
n
z
i
a
l
e
[
b
a
r
]
P
r
e
s
s
i
o
n
e
d
i
f
f
e
r
e
n
z
i
a
l
e
[
k
P
a
]
0,1
0,05
0
20
10
5
0
0
0,1
0,2
0,3
0,4
0,5
0,6
0,7
0,8
0,9
1
1,1
Portata [m
3
/h]

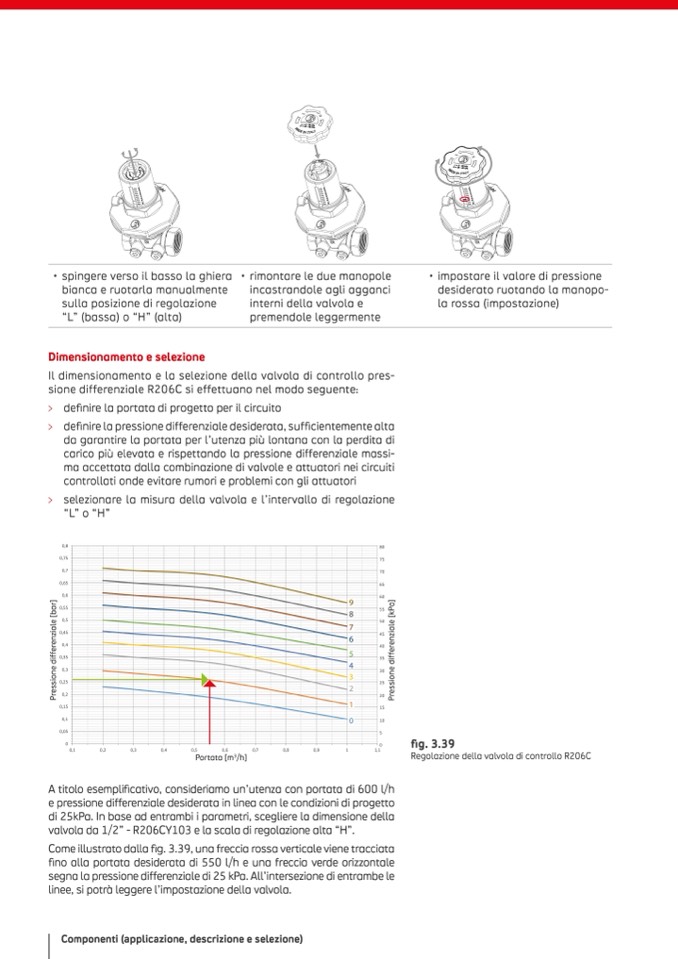

fig. 3.39
Regolazione della valvola di controllo R206C
A titolo esemplificativo, consideriamo un’utenza con portata di 600 l/h
e pressione differenziale desiderata in linea con le condizioni di progetto
di 25kPa. In base ad entrambi i parametri, scegliere la dimensione della
valvola da 1/2” - R206CY103 e la scala di regolazione alta “H”.
Come illustrato dalla fig. 3.39, una freccia rossa verticale viene tracciata
fino alla portata desiderata di 550 l/h e una freccia verde orizzontale
segna la pressione differenziale di 25 kPa. All’intersezione di entrambe le
linee, si potrà leggere l’impostazione della valvola.
