tubazione di mandata (B), riportata dal tubo capillare, cerca di chiudere
la valvola. L’apertura e/o chiusura dell’otturatore avviene grazie a due
molle (3) opportunamente regolate dall’installatore per mezzo della
manopola di regolazione (4). La doppia molla permette il controllo dei
due intervalli di regolazione (“L” bassa e “H” alta) con una sola valvola,
il vantaggio più grande offerto da questa valvola.
4
A
B
1
Pressione acqua tubazione di ritorno
2
Pressione acqua tubazione di
3
mandata, tramite capillare
Membrana elastica
4

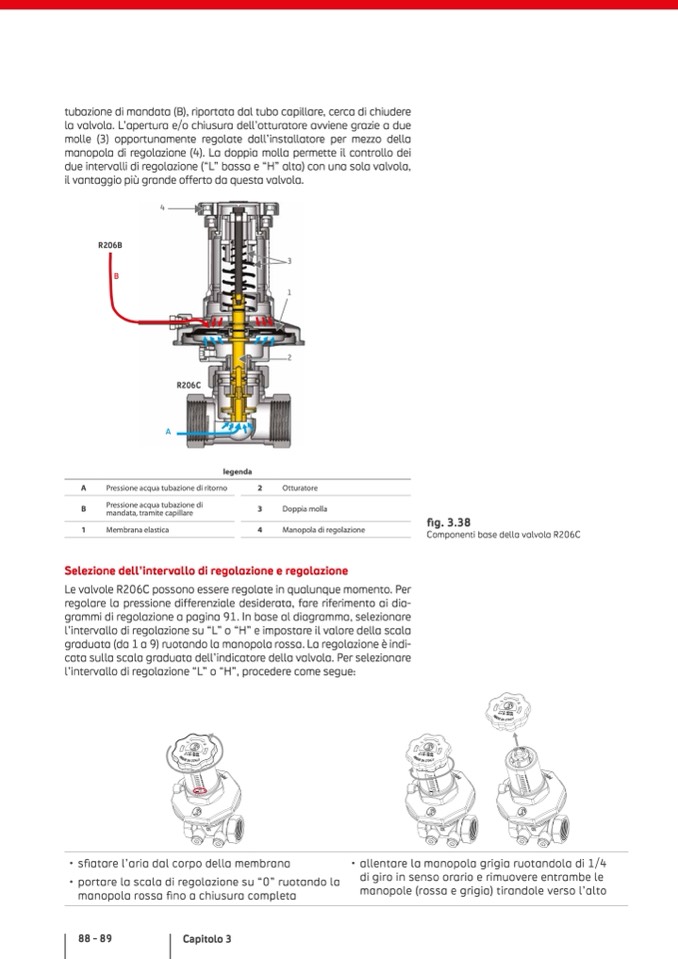

fig. 3.38
Componenti base della valvola R206C
R206B
B
3
1
2
Otturatore
Doppia molla
Manopola di regolazione
R206C
A
Selezione dell’intervallo di regolazione e regolazione
legenda
Le valvole R206C possono essere regolate in qualunque momento. Per
regolare la pressione differenziale desiderata, fare riferimento ai dia-
grammi di regolazione a pagina 91. In base al diagramma, selezionare
l’intervallo di regolazione su “L” o “H” e impostare il valore della scala
graduata (da 1 a 9) ruotando la manopola rossa. La regolazione è indi-
cata sulla scala graduata dell’indicatore della valvola. Per selezionare
l’intervallo di regolazione “L” o “H”, procedere come segue:
• sfiatare l’aria dal corpo della membrana
• portare la scala di regolazione su “0” ruotando la
manopola rossa fino a chiusura completa
• allentare la manopola grigia ruotandola di 1/4
di giro in senso orario e rimuovere entrambe le
manopole (rossa e grigia) tirandole verso l’alto
88 - 89
Capitolo 3
