Il collegamento tra la R206B e la R206C viene effettuato con un tubo

capillare in rame in dotazione con la valvola R206C.

R276 + K270

R206C

R910

R910

R74A

R6TG

R15TG

R6TG

R15TG

R6TG

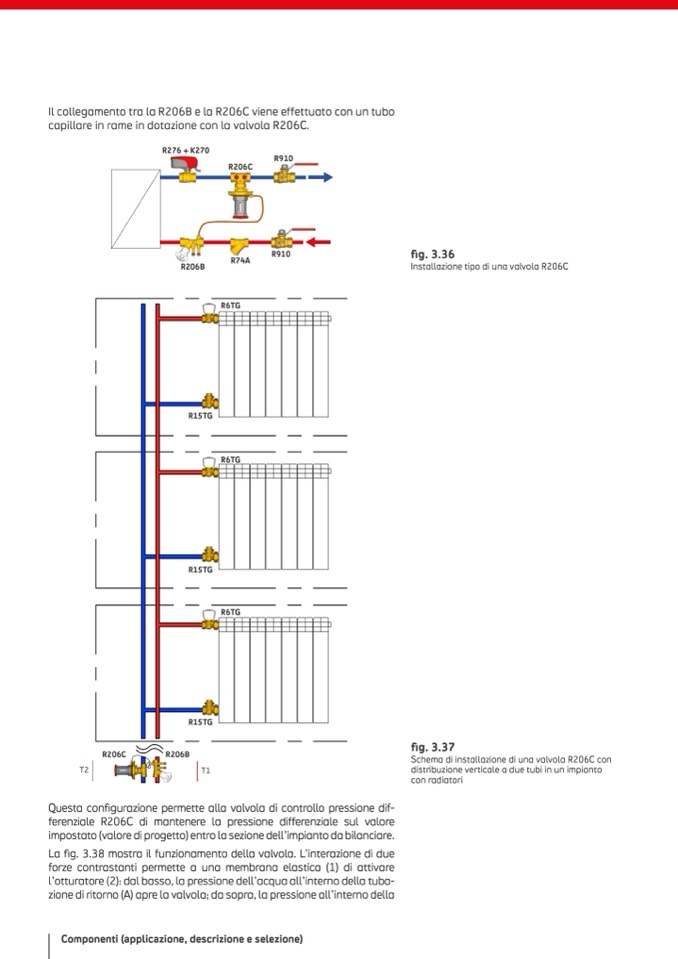

fig. 3.36

Installazione tipo di una valvola R206C

R206B

R206C

R15TG

R206B

T1

fig. 3.37

Schema di installazione di una valvola R206C con

distribuzione verticale a due tubi in un impianto

con radiatori

T2

Questa configurazione permette alla valvola di controllo pressione dif-

ferenziale R206C di mantenere la pressione differenziale sul valore

impostato (valore di progetto) entro la sezione dell’impianto da bilanciare.

La fig. 3.38 mostra il funzionamento della valvola. L’interazione di due

forze contrastanti permette a una membrana elastica (1) di attivare

l’otturatore (2): dal basso, la pressione dell’acqua all’interno della tuba-

zione di ritorno (A) apre la valvola; da sopra, la pressione all’interno della
