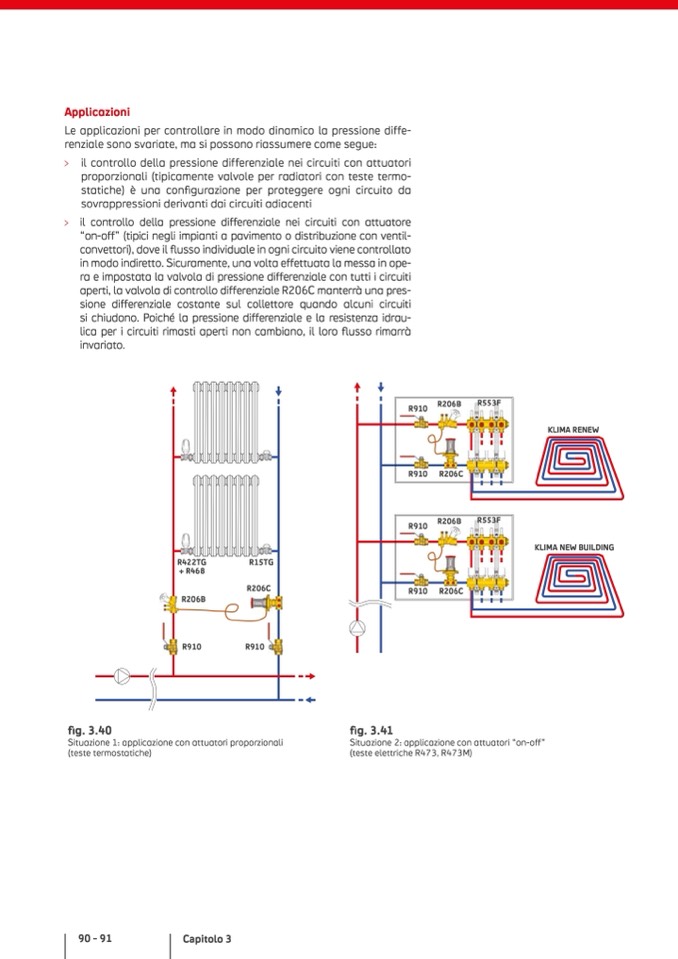

Applicazioni

Le applicazioni per controllare in modo dinamico la pressione diffe-

renziale sono svariate, ma si possono riassumere come segue:

il controllo della pressione differenziale nei circuiti con attuatori

proporzionali (tipicamente valvole per radiatori con teste termo-

statiche) è una configurazione per proteggere ogni circuito da

sovrappressioni derivanti dai circuiti adiacenti

il controllo della pressione differenziale nei circuiti con attuatore

“on-off” (tipici negli impianti a pavimento o distribuzione con ventil-

convettori), dove il flusso individuale in ogni circuito viene controllato

in modo indiretto. Sicuramente, una volta effettuata la messa in ope-

ra e impostata la valvola di pressione differenziale con tutti i circuiti

aperti, la valvola di controllo differenziale R206C manterrà una pres-

sione differenziale costante sul collettore quando alcuni circuiti

si chiudono. Poiché la pressione differenziale e la resistenza idrau-

lica per i circuiti rimasti aperti non cambiano, il loro flusso rimarrà

invariato.

R910

R206B

R553F

R910 R206C

R910

R206B

R553F

R910 R206C

KLIMA RENEW

KLIMA NEW BUILDING

R422TG

+ R468

R206B

R15TG

R206C

R910

R910

fig. 3.40

fig. 3.41

Situazione 1: applicazione con attuatori proporzionali

(teste termostatiche)

Situazione 2: applicazione con attuatori “on-off”

(teste elettriche R473, R473M)

90 - 91

Capitolo 3
