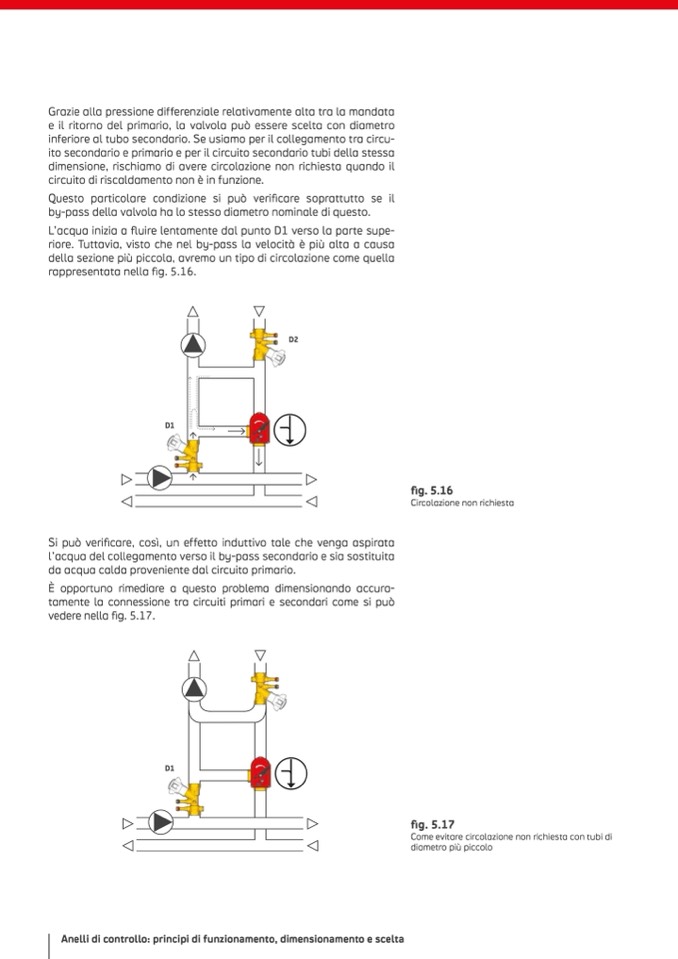

Grazie alla pressione differenziale relativamente alta tra la mandata

e il ritorno del primario, la valvola può essere scelta con diametro

inferiore al tubo secondario. Se usiamo per il collegamento tra circu-

ito secondario e primario e per il circuito secondario tubi della stessa

dimensione, rischiamo di avere circolazione non richiesta quando il

circuito di riscaldamento non è in funzione.

Questo particolare condizione si può verificare soprattutto se il

by-pass della valvola ha lo stesso diametro nominale di questo.

L’acqua inizia a fluire lentamente dal punto D1 verso la parte supe-

riore. Tuttavia, visto che nel by-pass la velocità è più alta a causa

della sezione più piccola, avremo un tipo di circolazione come quella

rappresentata nella fig. 5.16.

D2

D1

fig. 5.16

Circolazione non richiesta

Si può verificare, così, un effetto induttivo tale che venga aspirata

l’acqua del collegamento verso il by-pass secondario e sia sostituita

da acqua calda proveniente dal circuito primario.

È opportuno rimediare a questo problema dimensionando accura-

tamente la connessione tra circuiti primari e secondari come si può

vedere nella fig. 5.17.

D1

fig. 5.17

Come evitare circolazione non richiesta con tubi di

diametro più piccolo
