Se ciò non dovesse accadere, il flusso d’acqua in una delle tubazioni

sarebbe più grande di quanto previsto e gli altri circuiti non ricevereb-

bero abbastanza flusso.

La valvola di bilanciamento D1 è necessaria per bilanciare tale perdi-

ta di carico (fig. 5.14).

ΔpA

D2

M

N

P2

D1

P1

AA

V

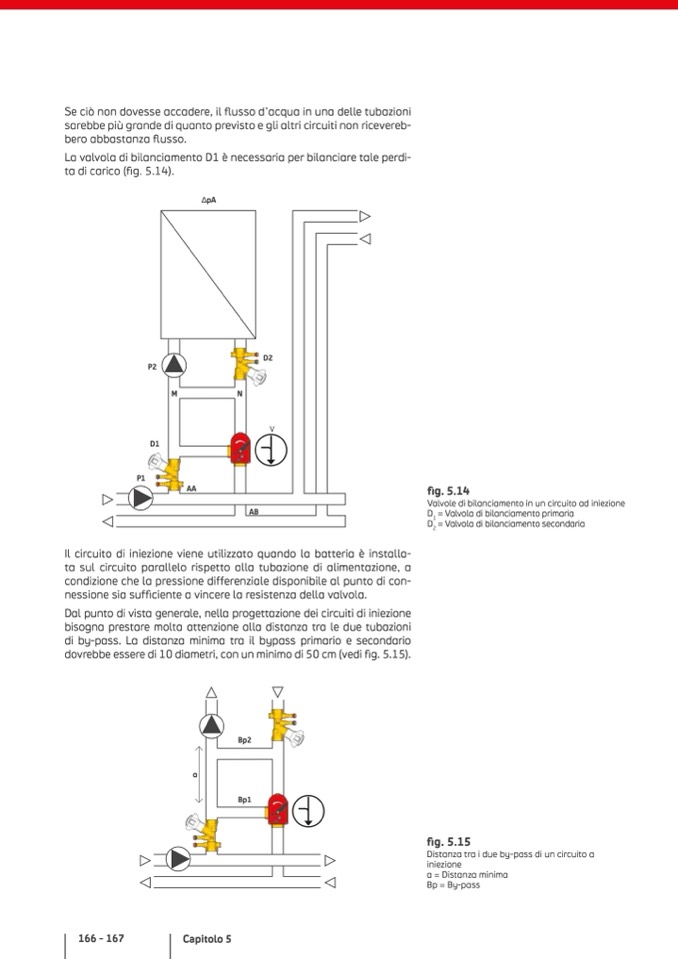

fig. 5.14

Valvole di bilanciamento in un circuito ad iniezione

D

1

= Valvola di bilanciamento primaria

D

2

= Valvola di bilanciamento secondaria

AB

Il circuito di iniezione viene utilizzato quando la batteria

è installa-

ta sul circuito parallelo rispetto alla tubazione di alimentazione, a

condizione che la pressione differenziale disponibile al punto di con-

nessione sia sufficiente a vincere la resistenza della valvola.

Dal punto di vista generale, nella progettazione dei circuiti di iniezione

bisogna prestare molta attenzione alla distanza tra le due tubazioni

di by-pass. La distanza minima tra il bypass primario e secondario

dovrebbe essere di 10 diametri, con un minimo di 50 cm (vedi fig. 5.15).

Bp2

a

Bp1

fig. 5.15

Distanza tra i due by-pass di un circuito a

iniezione

a = Distanza minima

Bp = By-pass
