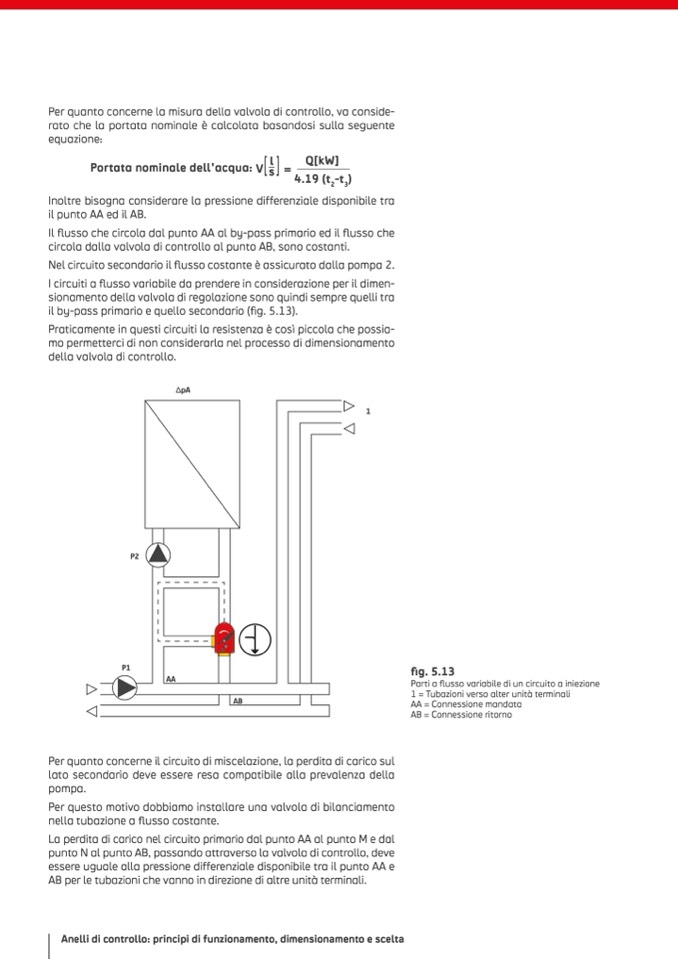

Per quanto concerne la misura della valvola di controllo, va conside-

rato che la portata nominale è calcolata basandosi sulla seguente

equazione:

Portata nominale dell’acqua: V

[_

s

l

] = Q[kW]

4.19 (t

2

-t

3

)

Inoltre bisogna considerare la pressione differenziale disponibile tra

il punto AA ed il AB.

Il flusso che circola dal punto AA al by-pass primario ed il flusso che

circola dalla valvola di controllo al punto AB, sono costanti.

Nel circuito secondario il flusso costante è assicurato dalla pompa 2.

I circuiti a flusso variabile da prendere in considerazione per il dimen-

sionamento della valvola di regolazione sono quindi sempre quelli tra

il by-pass primario e quello secondario (fig. 5.13).

Praticamente in questi circuiti la resistenza è così piccola che possia-

mo permetterci di non considerarla nel processo di dimensionamento

della valvola di controllo.

ΔpA

1

P2

P1

AA

fig. 5.13

Parti a flusso variabile di un circuito a iniezione

1 = Tubazioni verso alter unità terminali

AA = Connessione mandata

AB = Connessione ritorno

AB

Per quanto concerne il circuito di miscelazione, la perdita di carico sul

lato secondario deve essere resa compatibile alla prevalenza della

pompa.

Per questo motivo dobbiamo installare una valvola di bilanciamento

nella tubazione a flusso costante.

La perdita di carico nel circuito primario dal punto AA al punto M e dal

punto N al punto AB, passando attraverso la valvola di controllo, deve

essere uguale alla pressione differenziale disponibile tra il punto AA e

AB per le tubazioni che vanno in direzione di altre unità terminali.
