a

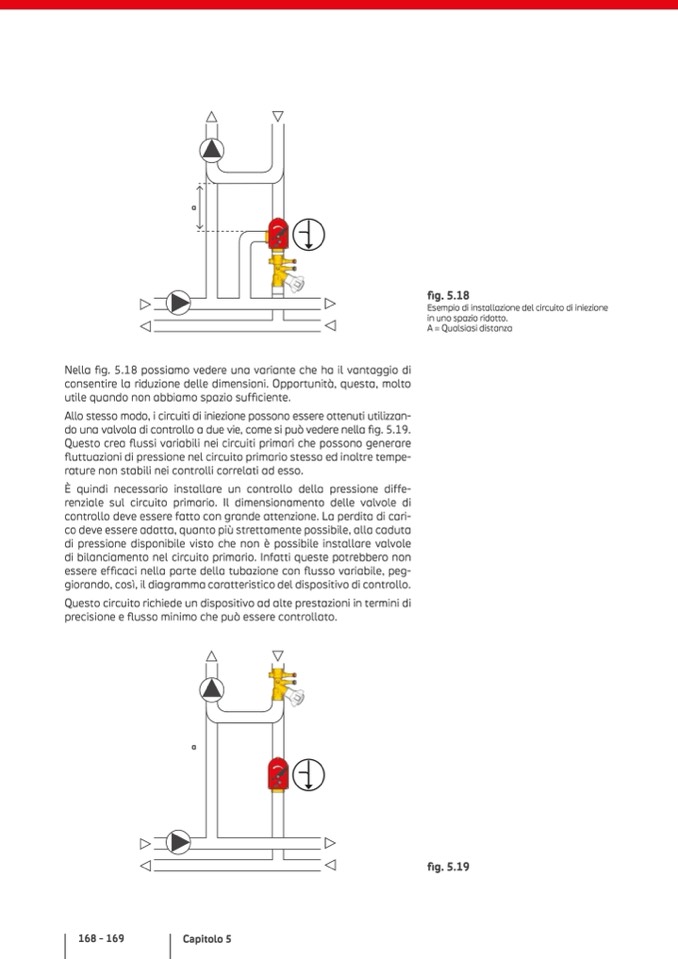

fig. 5.18

Esempio di installazione del circuito di iniezione

in uno spazio ridotto.

A = Qualsiasi distanza

Nella fig. 5.18 possiamo vedere una variante che ha il vantaggio di

consentire la riduzione delle dimensioni. Opportunità, questa, molto

utile quando non abbiamo spazio sufficiente.

Allo stesso modo, i circuiti di iniezione possono essere ottenuti utilizzan-

do una valvola di controllo a due vie, come si può vedere nella fig. 5.19.

Questo crea flussi variabili nei circuiti primari che possono generare

fluttuazioni di pressione nel circuito primario stesso ed inoltre tempe-

rature non stabili nei controlli correlati ad esso.

È quindi necessario installare un controllo della pressione diffe-

renziale sul circuito primario. Il dimensionamento delle valvole di

controllo deve essere fatto con grande attenzione. La perdita di cari-

co deve essere adatta, quanto più strettamente possibile, alla caduta

di pressione disponibile visto che non è possibile installare valvole

di bilanciamento nel circuito primario. Infatti queste potrebbero non

essere efficaci nella parte della tubazione con flusso variabile, peg-

giorando, così, il diagramma caratteristico del dispositivo di controllo.

Questo circuito richiede un dispositivo ad alte prestazioni in termini di

precisione e flusso minimo che può essere controllato.

a

fig. 5.19

168 - 169

Capitolo 5
