Possiamo considerare questo circuito come una combinazione di due
circuiti di miscelazione, come rappresentato nella fig. 5.10.
La portata nominale del circuito secondario è costituita da una por-
zione costante che scorre nel by-pass 2 verso il punto di miscelazione
“m” e una porzione variabile che, secondo la posizione del dispositivo
di miscelazione, passa verso il punto di miscelazione M attraverso il
by-pass 1 o attraverso il circuito primario.
Per quanto concerne la misura della valvola di controllo, va conside-
rato che la portata nominale è calcolata basandosi sulla seguente
equazione:
Portata nominale dell’acqua: V
[_
s
l
] = Q[kW]
4.19 (t
2
-t
3
)

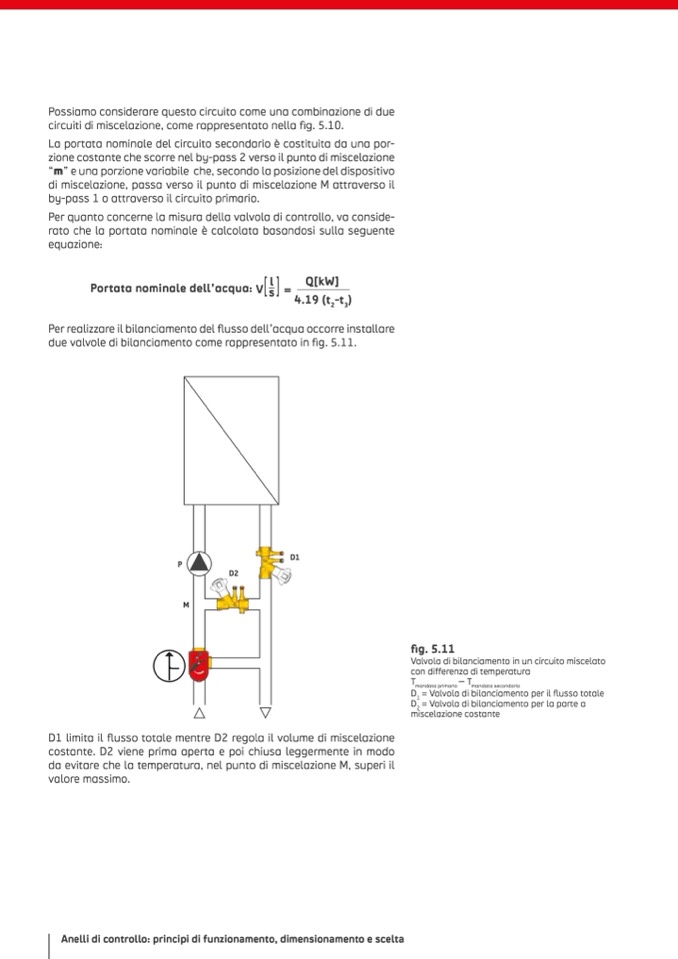

Per realizzare il bilanciamento del flusso dell’acqua occorre installare
due valvole di bilanciamento come rappresentato in fig. 5.11.
P
M
D1
fig. 5.11
Valvola di bilanciamento in un circuito miscelato
con differenza di temperatura
T
mandata primario
– T
mandata secondario
D
1
= Valvola di bilanciamento per il flusso totale
D
2
= Valvola di bilanciamento per la parte a
miscelazione costante
D1 limita il flusso totale mentre D2 regola il volume di miscelazione
costante. D2 viene prima aperta e poi chiusa leggermente in modo
da evitare che la temperatura, nel punto di miscelazione M, superi il
valore massimo.
D2
