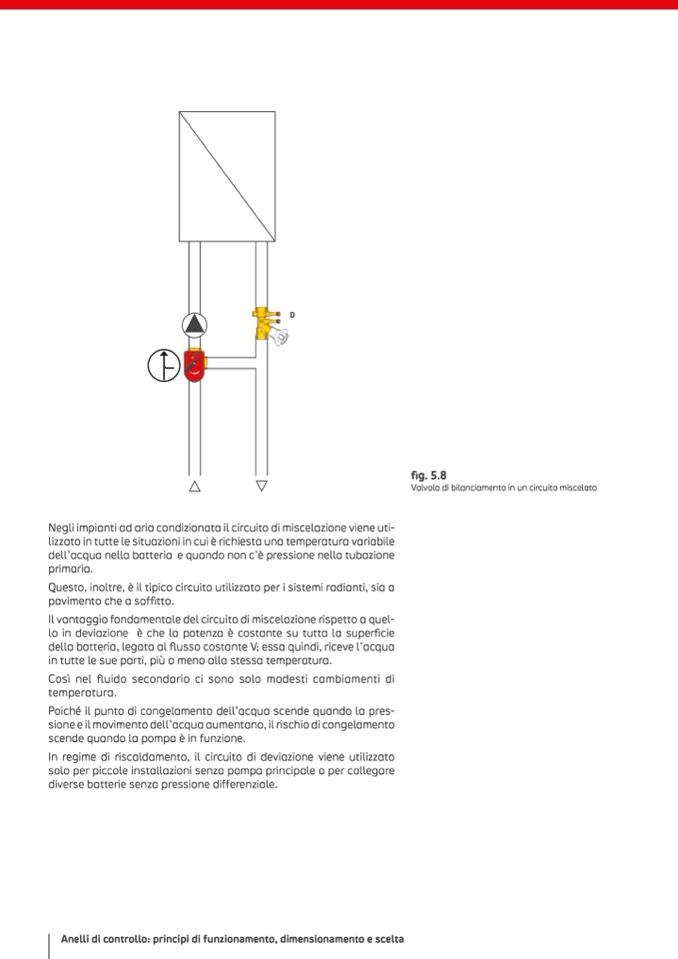

fig. 5.8

Valvola di bilanciamento in un circuito miscelato

Negli impianti ad aria condizionata il circuito di miscelazione viene uti-

lizzato in tutte le situazioni in cui è richiesta una temperatura variabile

dell’acqua nella batteria e quando non c’è pressione nella tubazione

primaria.

Questo, inoltre, è il tipico circuito utilizzato per i sistemi radianti, sia a

pavimento che a soffitto.

Il vantaggio fondamentale del circuito di miscelazione rispetto a quel-

lo in deviazione è che la potenza è costante su tutta la superficie

della batteria, legata al flusso costante V; essa quindi, riceve l’acqua

in tutte le sue parti, più o meno alla stessa temperatura.

Così nel fluido secondario ci sono solo modesti cambiamenti di

temperatura.

Poiché il punto di congelamento dell’acqua scende quando la pres-

sione e il movimento dell’acqua aumentano, il rischio di congelamento

scende quando la pompa è in funzione.

In regime di riscaldamento, il circuito di deviazione viene utilizzato

solo per piccole installazioni senza pompa principale o per collegare

diverse batterie senza pressione differenziale.
