P

ΔpSt

Δ

pA

=

perdita di carico attraverso

lo scambiatore di calore

ΔpLs = Perdita di carico del

circuito secondario

ΔpBp = Perdita di carico nel by-pass

ΔpLp = Perdita di carico del circuito primario

Circuito a portata variabile

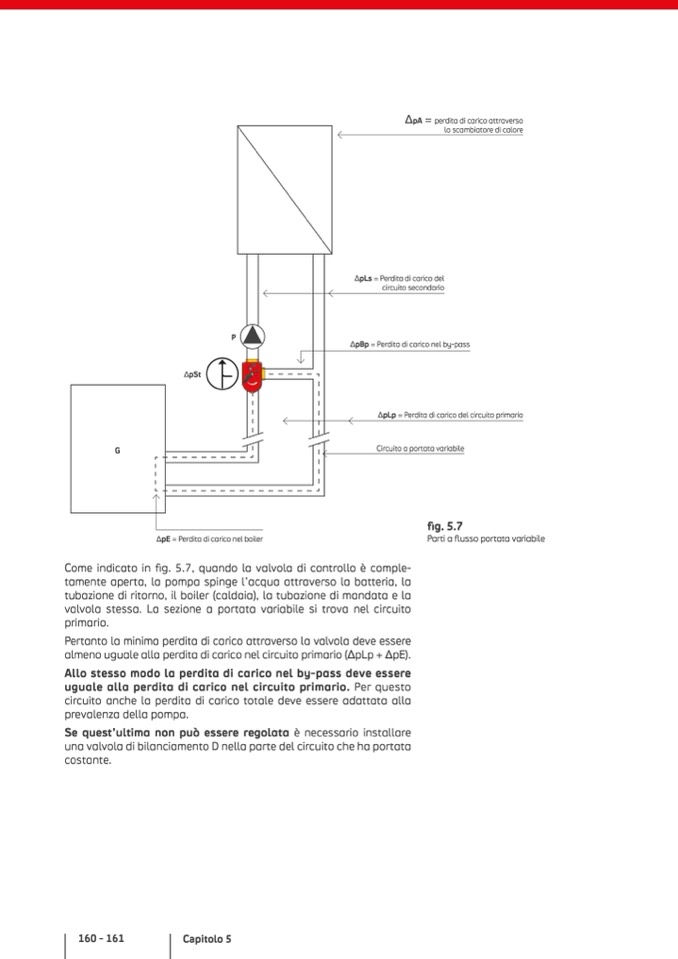

fig. 5.7

Parti a flusso portata variabile

G

ΔpE = Perdita di carico nel boiler

Come indicato in fig. 5.7, quando la valvola di controllo è comple-

tamente aperta, la pompa spinge l’acqua attraverso la batteria, la

tubazione di ritorno, il boiler (caldaia), la tubazione di mandata e la

valvola stessa. La sezione a portata variabile si trova nel circuito

primario.

Pertanto la minima perdita di carico attraverso la valvola deve essere

almeno uguale alla perdita di carico nel circuito primario (ΔpLp + ΔpE).

Allo stesso modo la perdita di carico nel by-pass deve essere

uguale alla perdita di carico nel circuito primario. Per questo

circuito anche la perdita di carico totale deve essere adattata alla

prevalenza della pompa.

Se quest’ultima non può essere regolata è necessario installare

una valvola di bilanciamento D nella parte del circuito che ha portata

costante.
