T2 = Temperatura circuito

secondario di mandata

Ms = Circuito secondario

di mandata

P = Pompa

V = Valvola di controllo

(miscelatrice)

Mp = Circuito primario

di mandata

T1 = Temperatura circuito

primario di mandata

T3 = Temperatura circuito

secondario di ritorno

Rs = Circuito secondario

di ritorno

p1 = Prevalenza della pompa

Bp = By-pass

Rp = Circuito primario di ritorno

T4 = Temperatura circuito

primario di ritorno

B = Batteria di riscaldamento

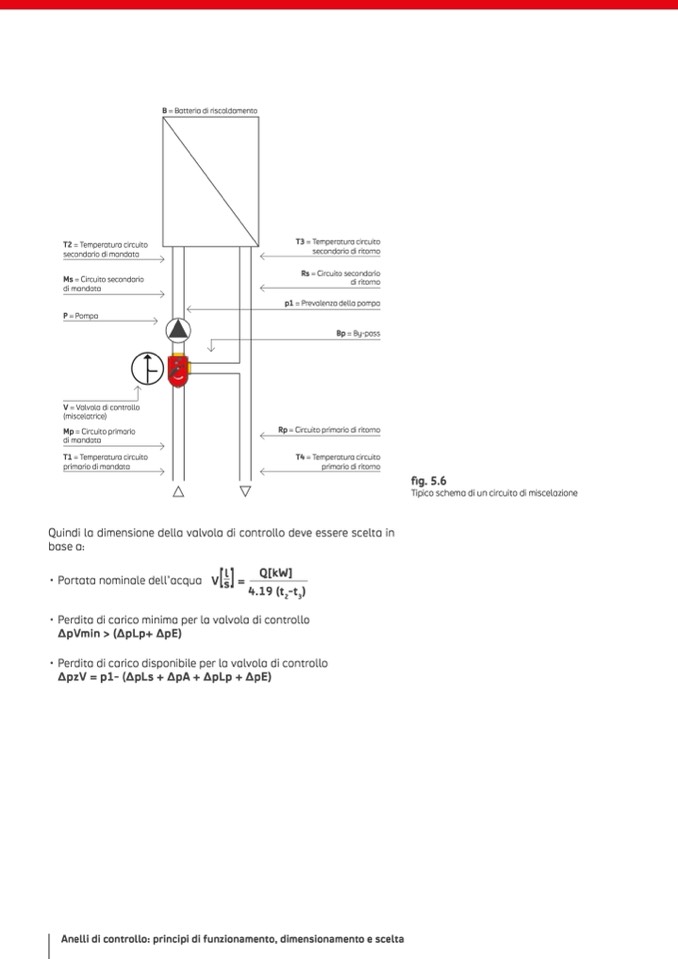

fig. 5.6

Tipico schema di un circuito di miscelazione

Quindi la dimensione della valvola di controllo deve essere scelta in

base a:

• Portata nominale dell’acqua V

[

_

s

l

]= Q[kW]

4.19 (t

2

-t

3

)

• Perdita di carico minima per la valvola di controllo

ΔpVmin > (ΔpLp+ ΔpE)

• Perdita di carico disponibile per la valvola di controllo

ΔpzV = p1- (ΔpLs + ΔpA + ΔpLp + ΔpE)
