Per le applicazioni riguardanti il condizionamento dell’aria, i circuiti in

deviazione sono in larga parte utilizzati per le batterie di raffreddamento

delle unità trattamento aria che funzionano in modalità deumidificazione.

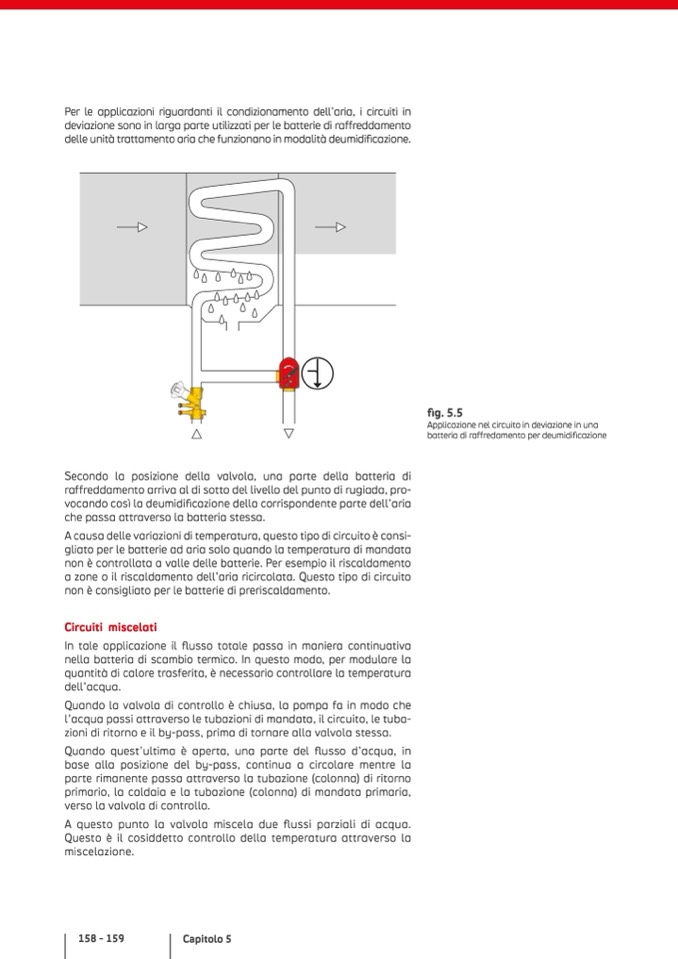

fig. 5.5

Applicazione nel circuito in deviazione in una

batteria di raffredamento per deumidificazione

Secondo la posizione della valvola, una parte della batteria di

raffreddamento arriva al di sotto del livello del punto di rugiada, pro-

vocando così la deumidificazione della corrispondente parte dell’aria

che passa attraverso la batteria stessa.

A causa delle variazioni di temperatura, questo tipo di circuito è consi-

gliato per le batterie ad aria solo quando la temperatura di mandata

non è controllata a valle delle batterie. Per esempio il riscaldamento

a zone o il riscaldamento dell’aria ricircolata. Questo tipo di circuito

non è consigliato per le batterie di preriscaldamento.

Circuiti miscelati

In tale applicazione il flusso totale passa in maniera continuativa

nella batteria di scambio termico. In questo modo, per modulare la

quantità di calore trasferita, è necessario controllare la temperatura

dell’acqua.

Quando la valvola di controllo

è chiusa, la pompa fa in modo che

l’acqua passi attraverso le tubazioni di mandata, il circuito, le tuba-

zioni di ritorno e il by-pass, prima di tornare alla valvola stessa.

Quando quest’ultima è aperta, una parte del flusso d’acqua, in

base alla posizione del by-pass, continua a circolare mentre la

parte rimanente passa attraverso la tubazione (colonna) di ritorno

primario, la caldaia e la tubazione (colonna) di mandata primaria,

verso la valvola di controllo.

A questo punto la valvola miscela due flussi parziali di acqua.

Questo è il cosiddetto controllo della temperatura attraverso la

miscelazione.
