Wilo - SiFire-Easy

Descrizione dei sistemi

1. Pompa principale

9. Quadro elettrico di gestione e controllo

elettropompa principale

10. Elettropompa pilota

11. Vaso a membrana

12. Circuito pressostatico pompa pilota

con valvola a sfera

13. Quadro elettrico pompa pilota

14. Motore endotermico diesel

15. erbatoio carburante

16. Giunto antivibrante

17. Quadro elettrico di gestione e controllo

motopompa diesel

18. Basamento pompa principalel

19. Fori per movimentazione con

transpallet

20. Staffe di sostegno collettore

21. Collettore di mandata biflangiato

22. Attacco sprinkler di protezione vano

tecnico

23. Basamento modulo con sistema di

2. Motore Elettrico

3. Giunto elastico, spaziatore e carter di

protezione

4. Attacco per eventuale serbatoio di

adescamento (optional)

5. Valvola di ritegno ispezionabile

6. T Circuito misurazione portata

7. Circuito di avviamento pompa principale

8. Valvola di intercettazione

Wilo-SiFire-Easy

36 Sistemi di pressurizzazione idrica antincendio UNI EN 12845

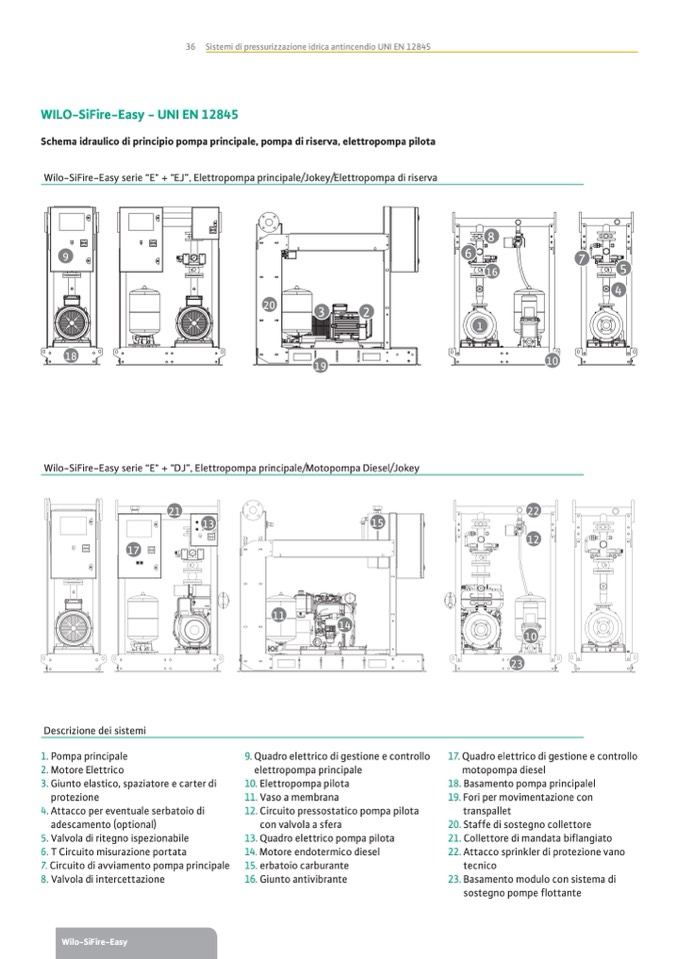

Schema idraulico di principio pompa principale, pompa di riserva, elettropompa pilota

Wilo-SiFire-Easy serie “E" + "EJ”, Elettropompa principale/Jokey/Elettropompa di riserva

Wilo-SiFire-Easy serie “E" + "DJ”, Elettropompa principale/Motopompa Diesel/Jokey

sostegno pompe flottante
