Sistemi di pressurizzazione idrica antincendio UNI EN 12845

35

WILO-SiFire-Easy - UNI EN 12845

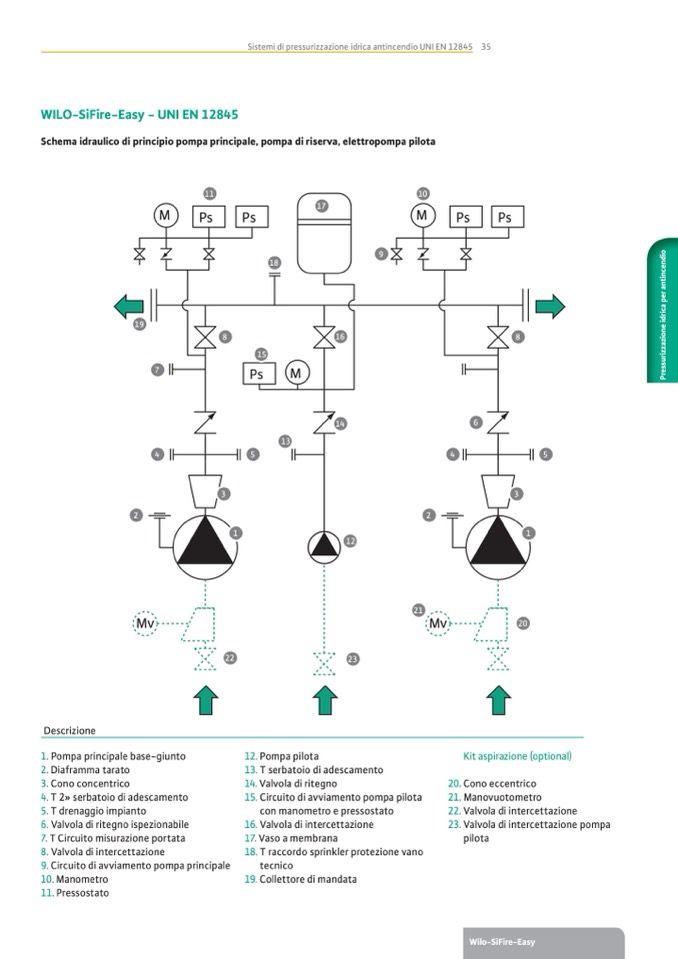

Schema idraulico di principio pompa principale, pompa di riserva, elettropompa pilota

11

10

M

17

M

Ps

Ps

Ps

Ps

9

18

19

7

8

16

8

15

Ps

M

14

6

13

4

5

4

5

3

3

2

2

1

1

12

21

Mv

Descrizione

1. Pompa principale base-giunto

Mv

20

Kit aspirazione (optional)

20. Cono eccentrico

21. Manovuotometro

22. Valvola di intercettazione

23. Valvola di intercettazione pompa

pilota

22

23

2. Diaframma tarato

3. Cono concentrico

4. T 2» serbatoio di adescamento

5. T drenaggio impianto

6. Valvola di ritegno ispezionabile

7. T Circuito misurazione portata

8. Valvola di intercettazione

9. Circuito di avviamento pompa principale

10. Manometro

11. Pressostato

12. Pompa pilota

13. T serbatoio di adescamento

14. Valvola di ritegno

15. Circuito di avviamento pompa pilota

con manometro e pressostato

16. Valvola di intercettazione

17. Vaso a membrana

18. T raccordo sprinkler protezione vano

tecnico

19. Collettore di mandata
