Sistemi di pressurizzazione idrica antincendio UNI EN 12845

37

WILO-SiFire-Easy - UNI EN 12845

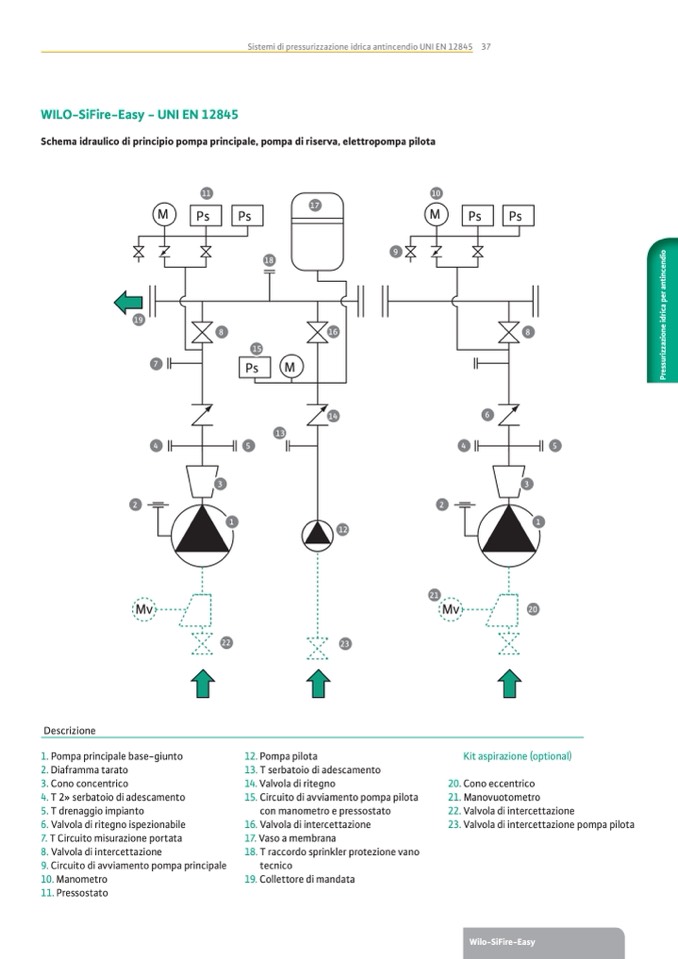

Schema idraulico di principio pompa principale, pompa di riserva, elettropompa pilota

11

10

M

17

M

Ps

Ps

Ps

Ps

9

18

19

7

8

16

8

15

Ps

M

14

6

13

4

5

4

5

3

3

2

2

1

1

12

21

Mv

Descrizione

1. Pompa principale base-giunto

Mv

20

Kit aspirazione (optional)

22

23

12. Pompa pilota

13. T serbatoio di adescamento

14. Valvola di ritegno

15. Circuito di avviamento pompa pilota

con manometro e pressostato

16. Valvola di intercettazione

17. Vaso a membrana

18. T raccordo sprinkler protezione vano

tecnico

19. Collettore di mandata

2. Diaframma tarato

3. Cono concentrico

4. T 2» serbatoio di adescamento

5. T drenaggio impianto

6. Valvola di ritegno ispezionabile

7. T Circuito misurazione portata

8. Valvola di intercettazione

9. Circuito di avviamento pompa principale

10. Manometro

11. Pressostato

20. Cono eccentrico

21. Manovuotometro

22. Valvola di intercettazione

23. Valvola di intercettazione pompa pilota

Wilo-SiFire-Easy
