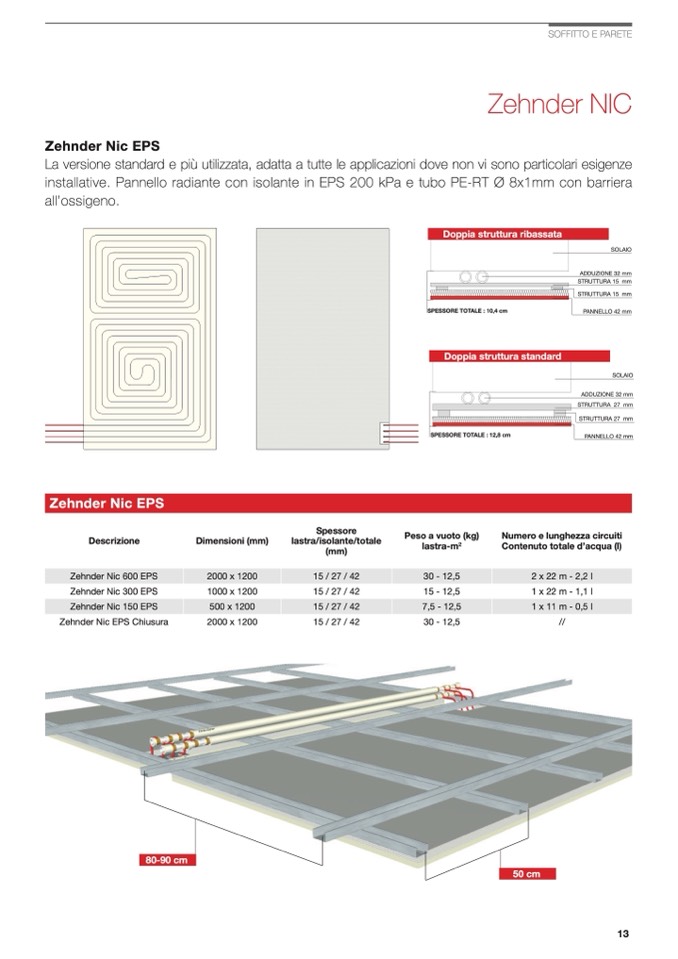

Zehnder Nic EPS

La versione standard e più utilizzata, adatta a tutte le applicazioni dove non vi sono particolari esigenze

installative. Pannello radiante con isolante in EPS 200 kPa e tubo PE-RT Ø 8x1mm con barriera

all’ossigeno.

SOFFITTO E PARETE

Zehnder NIC

Doppia struttura ribassata

SPESSORE TOTALE : 10,4 cm

Doppia struttura standard

SPESSORE TOTALE : 12,8 cm

SOLAIO

ADDUZIONE 32 mm

STRUTTURA 15 mm

STRUTTURA 15 mm

PANNELLO 42 mm

SOLAIO

ADDUZIONE 32 mm

STRUTTURA 27 mm

STRUTTURA 27 mm

PANNELLO 42 mm

Zehnder Nic EPS

Descrizione

Zehnder Nic 300 EPS

Zehnder Nic EPS Chiusura

2000 x 1200

15 / 27 / 42

30 - 12,5

Numero e lunghezza circuiti

Contenuto totale d’acqua (l)

2 x 22 m - 2,2 l

1 x 22 m - 1,1 l

//

Dimensioni (mm)

Spessore

lastra/isolante/totale

(mm)

Peso a vuoto (kg)

lastra-m

2

Zehnder Nic 600 EPS

2000 x 1200

15 / 27 / 42

30 - 12,5

1000 x 1200

15 / 27 / 42

15 - 12,5

Zehnder Nic 150 EPS

500 x 1200

15 / 27 / 42

7,5 - 12,5

1 x 11 m - 0,5 l

80-90 cm

50 cm

13
