SOFFITTO E PARETE

Zehnder NIC

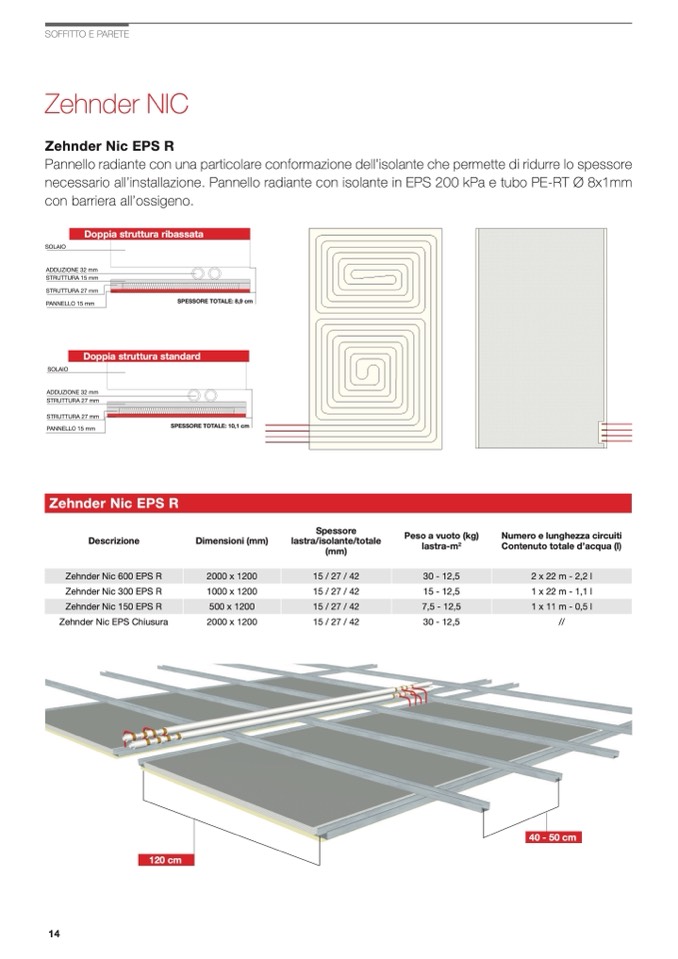

Zehnder Nic EPS R

Pannello radiante con una particolare conformazione dell’isolante che permette di ridurre lo spessore

necessario all’installazione. Pannello radiante con isolante in EPS 200 kPa e tubo PE-RT Ø 8x1mm

con barriera all’ossigeno.

Doppia struttura ribassata

SOLAIO

ADDUZIONE 32 mm

STRUTTURA 15 mm

STRUTTURA 27 mm

PANNELLO 15 mm

SOLAIO

ADDUZIONE 32 mm

STRUTTURA 27 mm

STRUTTURA 27 mm

PANNELLO 15 mm

Descrizione

Zehnder Nic 300 EPS R

Zehnder Nic EPS Chiusura

SPESSORE TOTALE: 8,9 cm

SPESSORE TOTALE: 10,1 cm

Doppia struttura standard

Zehnder Nic EPS R

Dimensioni (mm)

Spessore

lastra/isolante/totale

(mm)

Peso a vuoto (kg)

lastra-m

2

Zehnder Nic 600 EPS R

2000 x 1200

15 / 27 / 42

15 / 27 / 42

30 - 12,5

1000 x 1200

15 - 12,5

Zehnder Nic 150 EPS R

500 x 1200

15 / 27 / 42

7,5 - 12,5

1 x 11 m - 0,5 l

2000 x 1200

15 / 27 / 42

30 - 12,5

Numero e lunghezza circuiti

Contenuto totale d’acqua (l)

2 x 22 m - 2,2 l

1 x 22 m - 1,1 l

//

40 - 50 cm

120 cm

14
