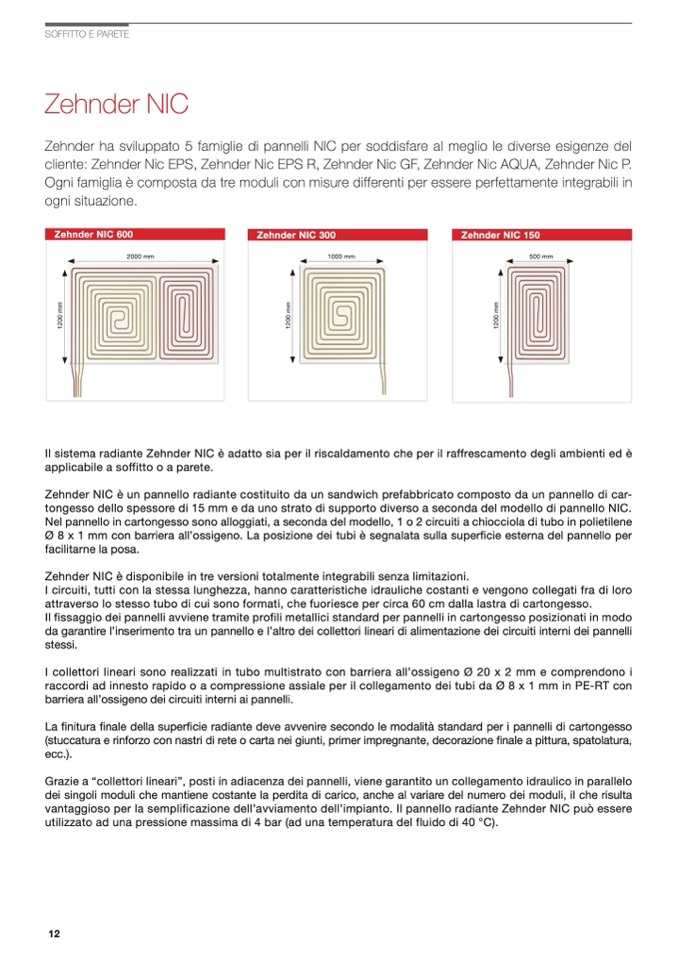

SOFFITTO E PARETE

Zehnder NIC

Zehnder ha sviluppato 5 famiglie di pannelli NIC per soddisfare al meglio le diverse esigenze del

cliente: Zehnder Nic EPS, Zehnder Nic EPS R, Zehnder Nic GF, Zehnder Nic AQUA, Zehnder Nic P.

Ogni famiglia è composta da tre moduli con misure differenti per essere perfettamente integrabili in

ogni situazione.

Il sistema radiante Zehnder NIC è adatto sia per il riscaldamento che per il raffrescamento degli ambienti ed è

applicabile a soffitto o a parete.

Zehnder NIC è un pannello radiante costituito da un sandwich prefabbricato composto da un pannello di car-

tongesso dello spessore di 15 mm e da uno strato di supporto diverso a seconda del modello di pannello NIC.

Nel pannello in cartongesso sono alloggiati, a seconda del modello, 1 o 2 circuiti a chiocciola di tubo in polietilene

Ø 8 x 1 mm con barriera all’ossigeno. La posizione dei tubi è segnalata sulla superficie esterna del pannello per

facilitarne la posa.

Zehnder NIC è disponibile in tre versioni totalmente integrabili senza limitazioni.

I circuiti, tutti con la stessa lunghezza, hanno caratteristiche idrauliche costanti e vengono collegati fra di loro

attraverso lo stesso tubo di cui sono formati, che fuoriesce per circa 60 cm dalla lastra di cartongesso.

Il fissaggio dei pannelli avviene tramite profili metallici standard per pannelli in cartongesso posizionati in modo

da garantire l’inserimento tra un pannello e l’altro dei collettori lineari di alimentazione dei circuiti interni dei pannelli

stessi.

I collettori lineari sono realizzati in tubo multistrato con barriera all’ossigeno Ø 20 x 2 mm e comprendono i

raccordi ad innesto rapido o a compressione assiale per il collegamento dei tubi da Ø 8 x 1 mm in PE-RT con

barriera all’ossigeno dei circuiti interni ai pannelli.

La finitura finale della superficie radiante deve avvenire secondo le modalità standard per i pannelli di cartongesso

(stuccatura e rinforzo con nastri di rete o carta nei giunti, primer impregnante, decorazione finale a pittura, spatolatura,

ecc.).

Grazie a “collettori lineari”, posti in adiacenza dei pannelli, viene garantito un collegamento idraulico in parallelo

dei singoli moduli che mantiene costante la perdita di carico, anche al variare del numero dei moduli, il che risulta

vantaggioso per la semplificazione dell’avviamento dell’impianto. Il pannello radiante Zehnder NIC può essere

utilizzato ad una pressione massima di 4 bar (ad una temperatura del fluido di 40 °C).

Zehnder NIC 600

2000 mm

Zehnder NIC 300

1000 mm

Zehnder NIC 150

500 mm

12

1

2

0

0

m

m

1

2

0

0

m

m

1

2

0

0

m

m
